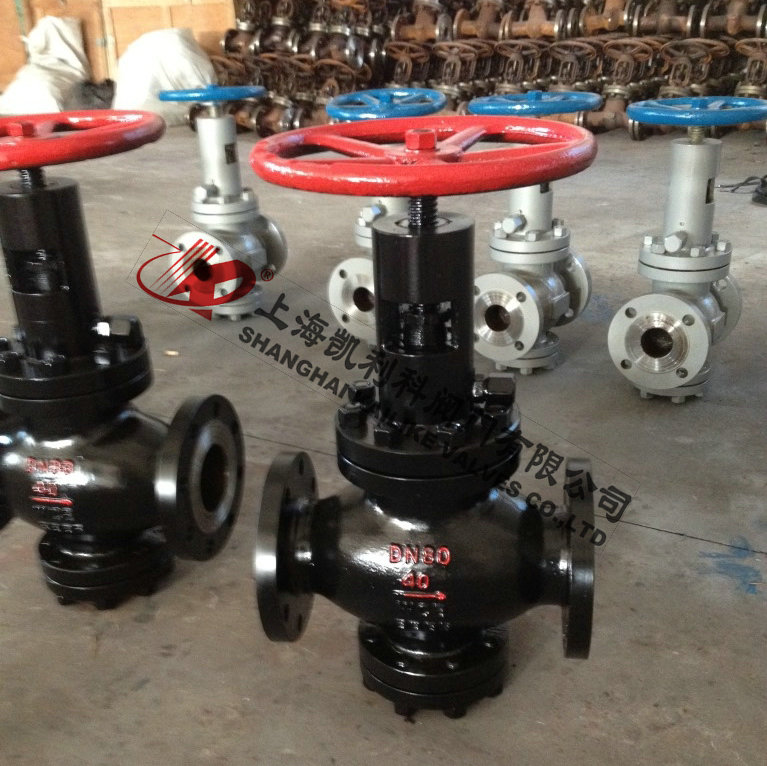

(K)FJ41Y節流截止放空閥
(K)FJ41Y節流截止放空閥是一種新型的節流、截止、放空產品,該閥門采用籠形迷軍團節流,具有多級節流效果,節流效果明顯、密封可靠、操作維護方便等特點??蓮V泛用于石油、天然氣、化工等行業管道集輸裝置直接排污。 抗硫合金、陶瓷節流部件、特殊密封副結構產品可滿足高壓、高抗硫條件下耐沖刷、防腐蝕的使用要求。
產品名稱: |
節流截止放空閥 |
產品型號: |
(K)FJ41Y |
公稱通徑: |
DN25~DN250 |
結構形式: |
節流截止式 |
公稱壓力: |
1.6MPa~16.0MPa |
連接方式: |
法蘭 |
適用溫度: |
-29ºC~+425ºC |
驅動方式: |
手動 |
閥體材質: |
WCB鑄鋼、不銹鋼304 |
標準: |
國標GB、德國DIN、美國API、ANSI |
適用介質: |
水、污水、蒸汽、石油、天然氣、液體 |
生產廠家: |
上海凱利科閥門有限公司 |
產品說明
(K)FJ41Y節流截止放空閥是一種新型的節流、截止、放空產品,該閥門采用籠形迷軍團節流,具有多級節流效果,節流效果明顯、密封可靠、操作維護方便等特點??蓮V泛用于石油、天然氣、化工等行業管道集輸裝置直接排污。 抗硫合金、陶瓷節流部件、特殊密封副結構產品可滿足高壓、高抗硫條件下耐沖刷、防腐蝕的使用要求。
結構特點
1、(K)FJ41Y節流截止放空閥是一種新型的節流、截止、放空產品,該閥門采用籠形迷軍團節流,具有多級節流效果,節流效果明顯、密封可靠、操作維護方便等特點。
2、閥門采用雙重密封(硬、軟質密封)使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損,雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。
3、閥座的密封面采用錐度密封,有利于閥門自身清洗附在密封面上的臟物。
4、閥門的閥瓣上設置了平衡孔,活塞式密封,保證了啟/閉全壓差條件下穩定操作,開啟輕便靈活、啟閉扭矩小。
5、填料采用帶自密封能力的v形填料結構,無需調節,開、關極為輕便。填料函處設有輔助密封油脂注入結構,使閥門填料密封性能可靠。
6、本閥門可以進行在線維修,管線可以帶壓狀態下更換填料等一系列易損件。
7、本閥在閥門的底部設置了較大的排污孔,必要時要以打開,清理閥內污物。
8、排污閥閥瓣的外園處高有o形密封圈,在啟/閉時具有自清掃功能和密封,排污時具有節流降壓功能。
工作原理
1、常閉狀態:閥瓣硬密封付壓在閥座凸臺上,形成一道硬質密封,同時嵌在閥瓣上的軟質密封與閥座端面緊壓,形成第二道密封,雙質密封結構保證了閥門的零泄漏,再由于閥瓣開設了平衡孔,使閥門在關閉、開啟時,閥瓣受到較小的作用力,也使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態:閥瓣密封付離開閥座,由于在閥瓣處設有了平衡孔,使閥門開啟極為輕便。閥門開啟后,管道中的介質、雜質一同流過閥套、閥座,同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向,具有自清掃功能,使密封付不夾帶雜質。
3、關閉狀態:管道中介質排放后關閉閥門,介質從套墊斜角處進入閥座通道,流阻系數增加,流速加快,斜角改變介質流向方向,產生渦流,閥座端面介質徑向力增加,實現閥座啟封的吹掃。閥瓣密封付接近閥座時,套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付,加之流速的進一步增大和介質橫向力的吹掃,閥門關閉時密封付雜質已完全清掃干凈,保證了閥門排污后的密封性能,從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命。

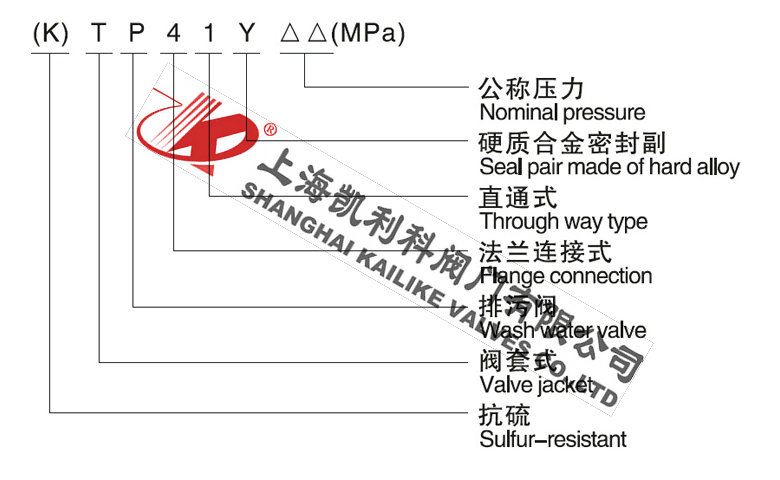

型號編制
性能規范
壓力等級 |
常溫試驗壓力mpa |
適用溫度℃ |
適用介質 |
殼體 |
密封 |
上密封 |
氣體低壓密封 |
g型 |
d型 d |
普通 |
抗硫型 |
普通 |
公稱壓力 mpa |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29~250 |
-45~121 |
-29~121 |
含h2s和 co2>500mg/m3 的介質 |
石油、天然氣、 水等 |
2.5 |
3.8 |
2.75 |
2.75 |
0.6 |
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
10.0 |
15.0 |
11.0 |
11.0 |
0.6 |
16.0 |
24.0 |
17.6 |
17.6 |
0.6 |
標準規范
設計標準 |
gb/t 12235 |
結構長度 |
法蘭連接 |
gb/t 12221 |
對焊連接 |
gb/t 15188.1 |
連接法蘭 |
jb/t79gb/t9113 |
對焊端 |
gb/t 12224 |
試驗和檢驗 |
jb/t9092 |

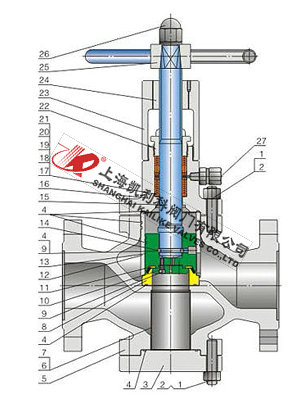

結構分析圖
零部件材料
序號 |
零件名稱 |
材質 |
1 |
雙頭螺柱 |
35crmo |
2 |
螺母 |
35 |
3 |
底蓋 |
20 |
4 |
o形圈 |
nbr |
5 |
閥體 |
wcb |
6 |
排污套 |
1cr18ni9 |
7 |
慮網 |
1cr18ni9 |
8 |
閥座 |
20+ni45 |
9 |
內六角圓柱頭螺釘 |
35 |
10 |
壓板 |
20 |
11 |
密封圈 |
nbr |
12 |
芯套 |
20+enp |
13 |
閥瓣 |
2cr13+ni60 |
14 |
鋼球 |
gcr15 |
15 |
閥桿 |
2cr13 |
16 |
閥蓋 |
25 |
17 |
下填料墊 |
1cr13 |
18 |
中填料 |
ptfe |
19 |
中填料 |
nbr |
20 |
上填料墊 |
1cr13 |
21 |
隔環 |
ptfe |
22 |
填料壓蓋 |
45 |
23 |
支架 |
wcb |
24 |
閥桿螺母 |
zqal9-4 |
25 |
手輪 |
20 |
26 |
螺母 |
35 |
27 |
注脂閥 |
25+鍍鋅(組件) |
外形結構圖
主要外形尺寸1.6MPa
MPa |
DN(mm) |
尺寸mm |
重量 |
L |
H |
H1 |
D0 |
1.6 |
25 |
216 |
243 |
86 |
180 |
18 |
40 |
230 |
265 |
108 |
250 |
25 |
50 |
230 |
346 |
115 |
250 |
28 |
80 |
310 |
409 |
146 |
300 |
53 |
100 |
350 |
433 |
163 |
300 |
62 |
150 |
480 |
521 |
202 |
350 |
128 |
200 |
600 |
594 |
292 |
350 |
168 |
250 |
730 |
621 |
355 |
400 |
289 |
主要外形尺寸2.5MPa
MPa |
DN(mm) |
尺寸mm |
重量 |
L |
H |
H1 |
D0 |
2.5 |
25 |
216 |
243 |
86 |
180 |
18 |
40 |
230 |
265 |
108 |
250 |
25 |
50 |
230 |
346 |
115 |
250 |
28 |
80 |
310 |
409 |
146 |
300 |
57 |
100 |
350 |
433 |
163 |
300 |
69 |
150 |
480 |
521 |
202 |
350 |
145 |
200 |
600 |
594 |
292 |
350 |
188 |
250 |
730 |
621 |
355 |
400 |
315 |
主要外形尺寸4.0MPa
MPa |
DN(mm) |
尺寸mm |
重量 |
L |
H |
H1 |
D0 |
4.0 |
25 |
216 |
243 |
86 |
180 |
21 |
40 |
230 |
265 |
108 |
250 |
31 |
50 |
230 |
346 |
115 |
250 |
35 |
80 |
310 |
409 |
146 |
300 |
70 |
100 |
350 |
433 |
163 |
300 |
85 |
150 |
480 |
521 |
202 |
350 |
172 |
200 |
600 |
594 |
292 |
350 |
219 |
250 |
730 |
621 |
355 |
400 |
378 |
主要外形尺寸6.4MPa
MPa |
DN(mm) |
尺寸mm |
重量 |
L |
H |
H1 |
D0 |
6.4 |
25 |
216 |
243 |
86 |
180 |
21 |
40 |
230 |
265 |
108 |
250 |
37 |
50 |
230 |
346 |
115 |
250 |
42 |
80 |
310 |
409 |
146 |
300 |
84 |
100 |
350 |
433 |
163 |
300 |
100 |
150 |
480 |
521 |
202 |
350 |
208 |
200 |
600 |
594 |
292 |
350 |
265 |
250 |
730 |
621 |
355 |
400 |
452 |
主要外形尺寸10.0MPa
10.0 |
25 |
230 |
245 |
78 |
200 |
30 |
40 |
260 |
265 |
106 |
250 |
44 |
50 |
300 |
287 |
110 |
300 |
58 |
80 |
380 |
409 |
152 |
350 |
98 |
100 |
430 |
433 |
169 |
350 |
125 |
150 |
559 |
531 |
225 |
400 |
245 |
200 |
660 |
709 |
321 |
500 |
316 |
250 |
787 |
817 |
399 |
500 |
540 |
主要外形尺寸16.0MPa
MPa |
DN(mm) |
尺寸mm |
重量 |
L |
H |
H1 |
D0 |
16.0 |
25 |
230 |
215 |
78 |
200 |
36 |
40 |
260 |
265 |
105 |
250 |
54 |
50 |
300 |
237 |
110 |
300 |
69 |
80 |
390 |
414 |
155 |
350 |
120 |
100 |
450 |
440 |
175 |
350 |
150 |
聲明:【(K)FJ41Y節流截止放空閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的(K)FJ41Y節流截止放空閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
