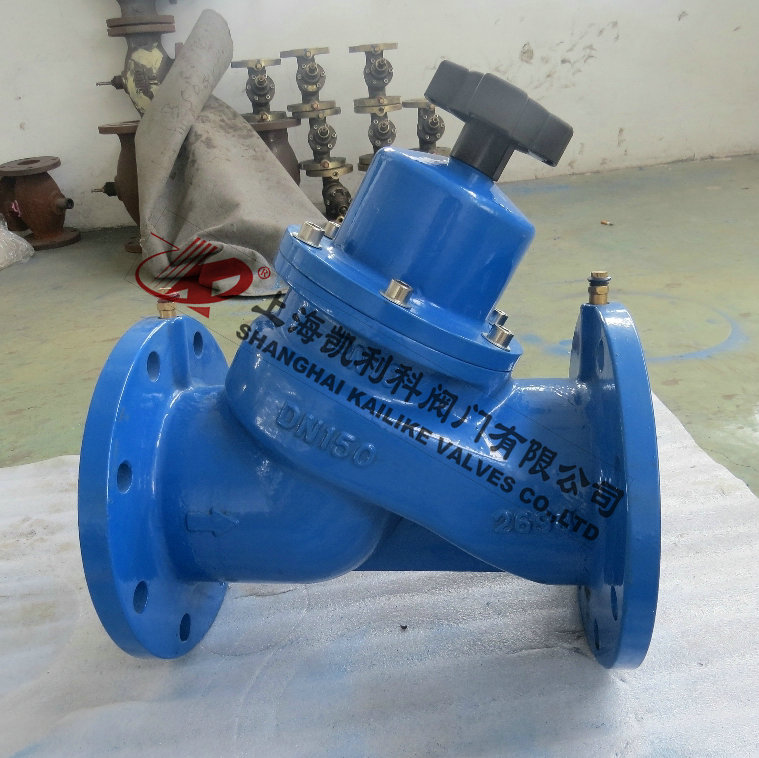

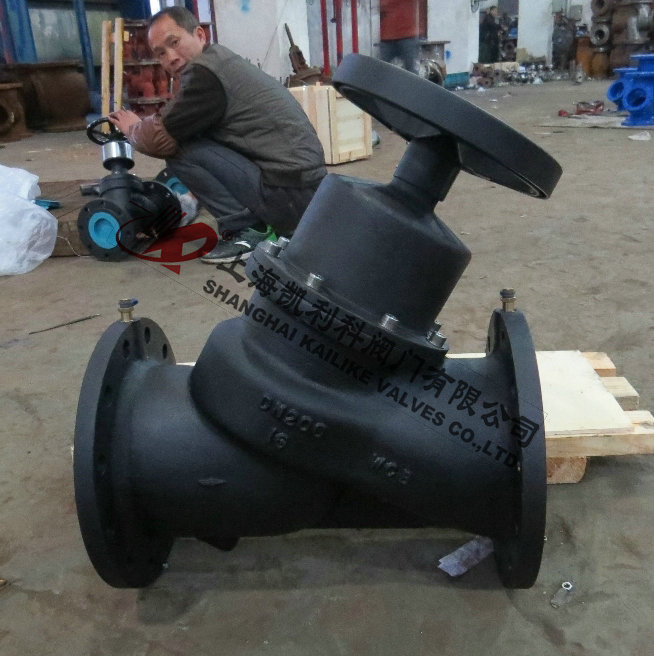

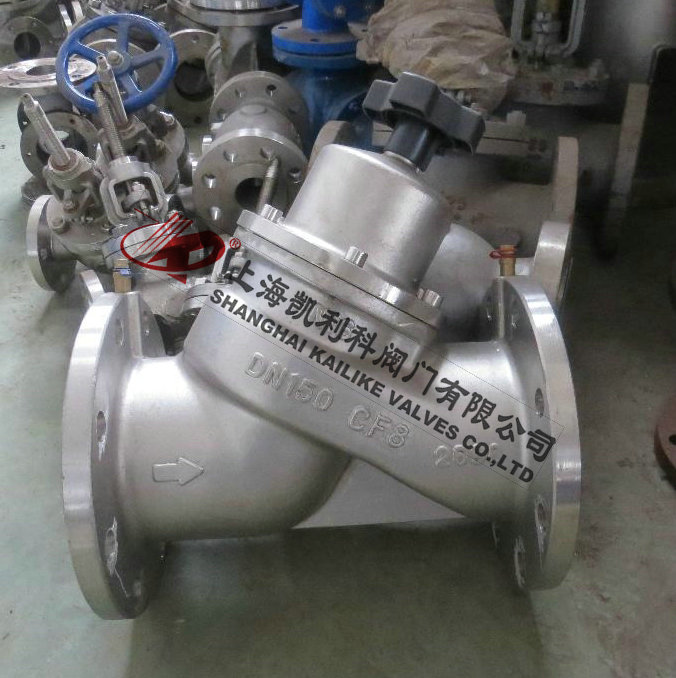

STAF-16C靜態水力平衡閥
STAF-16C靜態水力平衡閥用于完成一個系統中各分支回路間的水力平衡。它的測量通道改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操作難度，提高調試的精確度。精細的球墨鑄鐵閥體及軟密封設計保證了STAF-16C系列靜態水力平衡閥長時間的使用壽命及嚴密的關斷功能。
|
產品名稱： |
靜態水力平衡閥 |
產品型號： |
STAF-16C |
|
公稱通徑： |
DN40～DN400 |
功能作用： |
平衡流量 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭式 |
|
適用溫度： |
-20ºC～+120ºC |
驅動方式： |
手動 |
|
閥體材質： |
球墨鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
STAF-16C靜態水力平衡閥用于完成一個系統中各分支回路間的水力平衡。它的測量通道改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操作難度，提高調試的精確度。精細的球墨鑄鐵閥體及軟密封設計保證了STAF-16C系列靜態水力平衡閥長時間的使用壽命及嚴密的關斷功能。
產品特點
1、準確地調節壓降和流量。
2、解決供熱（空調）系統中存在的室溫冷熱不均問題。
3、等百分比流量特性，能夠合理地分配流量。
4、克服了“大流量，小溫差”的不合理現象。
5、達到管網液體平衡和節約源的目的。
6、安裝了靜態水力平衡閥的供（回）水管不必再設截止閥。
性能規范
|
應用范圍 |
供熱及制冷系統，生活水系統及冷卻塔循環水系統，最大工作壓力：25bar、額定壓力：PN25 |
|
閥體 |
球磨鑄鐵EN-GJS-400-15、鑄鋼WCB、不銹鋼304 |
|
連接扣 |
PP、WCB |
|
閥錐、閥軸 |
銅合金 |
|
壓力測試口 |
帶有EPDM密封的黃銅 |
|
流量誤差 |
±5%(50%~100%開度) |
|
工作溫度 |
-20℃~+120℃當需要更高溫度時，可特殊定做，當溫度高于120℃時，請卸下手輪。 |
|
密封 |
PTFE/雙面O形圈 |
|
手輪 |
聚酰胺材料DN50~DN400 |
|
閥冒 |
球墨鑄鐵 |
|
閥芯 |
硅黃銅，CuZn16Si4-C |
|
數字手輪 |
DN50~DN400的閥門配以紅色聚酰胺塑料 |
|
表面處理 |
兩次瓷漆噴涂符合標準ISO5752，1系列，BS2080，EN558-1，1系列 |
|
測量接口 |
自封式的測量口，移動蓋帽并用探針插入測量 |
流量計算
計算公式：Q=Kv×√(ΔP) （Q：流量，單位m3/h ；Kv：閥門參數 ；ΔP：閥門前后壓差，單位Bar）靜態水力平衡閥選型時，若無法準確知道所安裝處應補償的阻力值時，為不增加系統阻力，則閥門全開情況下其前后壓差不大于5KPa。
外形結構圖
主要外形尺寸
|
型號 |
DN |
D |
L |
H |
|
STAF-16C-40 |
40 |
150 |
165 |
238 |
|
STAF-16C-50 |
50 |
165 |
203 |
258 |
|
STAF-16C-65 |
65 |
185 |
216 |
285 |
|
STAF-16C-80 |
80 |
200 |
250 |
324 |
|
STAF-16C-100 |
100 |
220 |
292 |
355 |
|
STAF-16C-125 |
125 |
250 |
330 |
410 |
|
STAF-16C-150 |
150 |
285 |
356 |
477 |
|
STAF-16C-200 |
200 |
340 |
495 |
613 |
|
STAF-16C-250 |
250 |
405 |
622 |
740 |
|
STAF-16C-300 |
300 |
460 |
698 |
828 |
|
STAF-16C-350 |
350 |
520 |
787 |
930 |

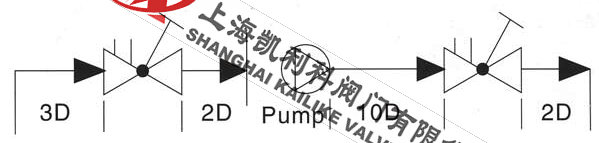

安裝位置
聲明：【STAF-16C靜態水力平衡閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的STAF-16C靜態水力平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
