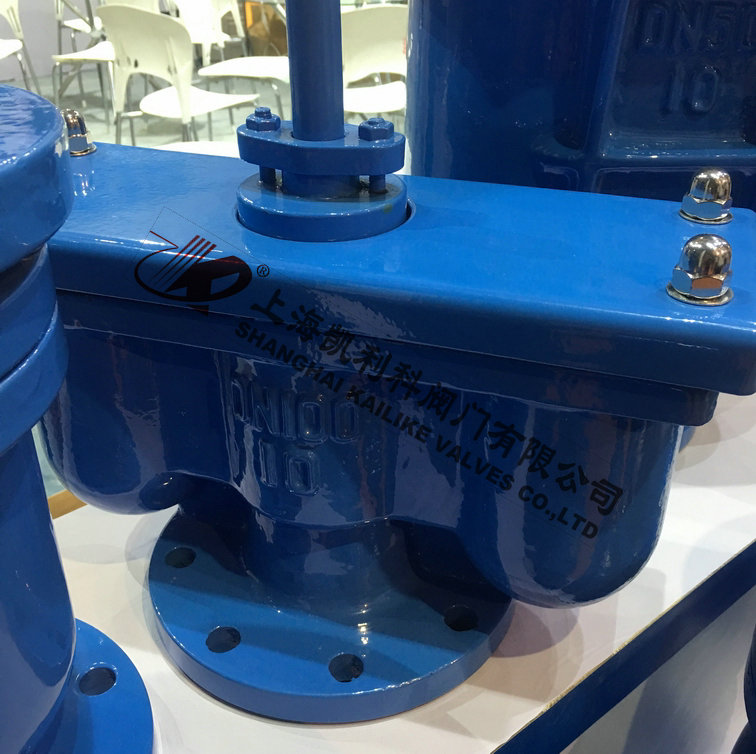

QB2法蘭雙口排氣閥

產品名稱：	法蘭雙口排氣閥	產品型號：	QB2
公稱通徑：	DN40～DN200	結構形式：	浮球式
公稱壓力：	1.6MPa	連接方式：	法蘭式
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	給排水、清水等	生產廠家：	上海凱利科閥門有限公司

產品說明

QB2法蘭雙口排氣閥適用于工作介質為水的管路上，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。用于管路上的最該店或有閉氣的地方和水泵出口處，排除管線內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求；其次，管道在運轉時出現停泵、停電現象會產生負壓引起管道振動或破裂，快速排氣閥能迅速把空氣吸入管內，防止管道振動或破裂。

工作原理

當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。

性能作用

在壓力管道運行中，快速排氣閥能自動排除少量 由水中析出的空氣 ，以免阻水。在管道發生負壓時能快速地進氣，以免管道由于負壓過大而發生失穩破壞。在管道放空時，能自動大量地進氣，使放水加快，縮短停水時間。

結構特點

1、能夠排除管道中的氣體，減少阻力，節約能源。
2、當管道負壓時，本產品能快速自動吸氣，防止管道破裂。
3、浮球為不銹鋼，使用壽命長，安全可靠。

主要零部件

1	2	3	4	5		6	7		8	9	10
閥體	密封墊	閥瓣	開槽錐端定位螺釘	閥桿		空心球	閥蓋		墊片	填料	排氣口墊片
11	12	13	14	15	16			17		18	19
排氣端蓋	螺母	護蓋	螺母	專用螺柱	雙頭螺柱			填料壓蓋		螺母	雙頭螺柱

每小時排氣量表

規格	50	75	100	150	200
立方米/小時	4-173	85-352	14-597	22-904	27-1145

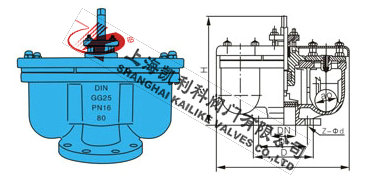

外形結構圖



主要外形尺寸

型號	公稱通徑	主要尺寸
		D	D1	D2	L	Z-φd	介質	閥體材料
QB2-10	40	145	110	85	430	4-φ18	水	鑄鐵、鑄鋼
QB2-10	50	160	125	100	430	4-φ18	水	鑄鐵、鑄鋼
QB2-10	75	195	160	135	470	4-φ18	水	鑄鐵、鑄鋼
QB2-10	100	215	180	155	500	4-φ18	水	鑄鐵、鑄鋼
QB2-10	150	280	240	210	540	8-φ20	水	鑄鐵、鑄鋼
QB2-10	200	335	295	265	700	8-φ20	水	鑄鐵、鑄鋼

安裝說明

1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。

聲明：【QB2法蘭雙口排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QB2法蘭雙口排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
