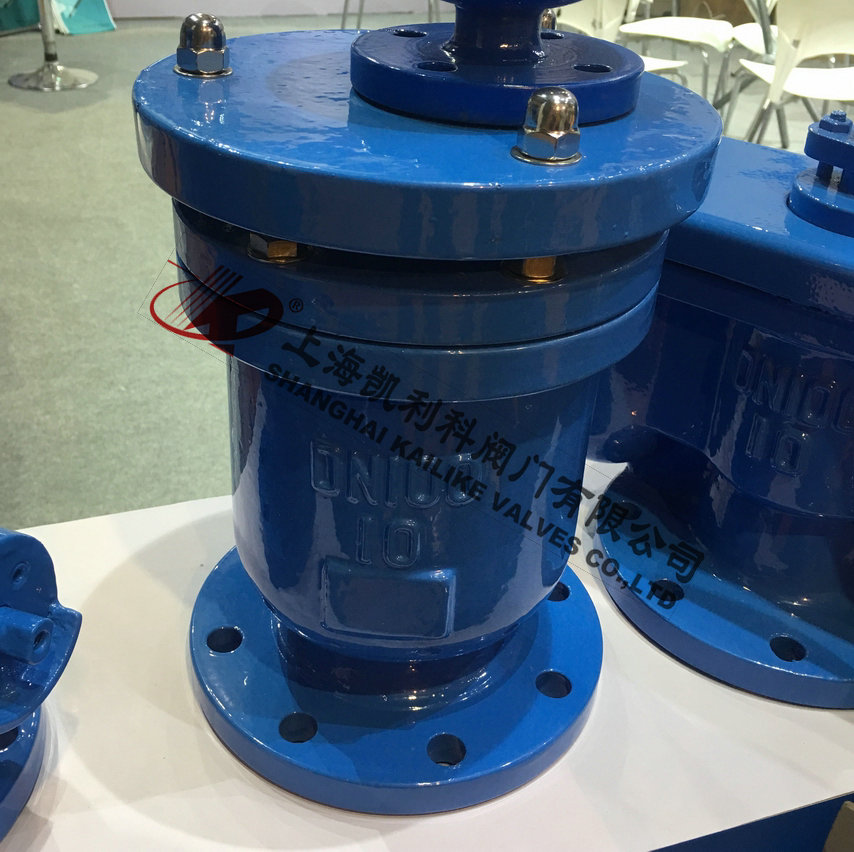

P41X,P42X單口排氣閥
P41X、P42X單口排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。能夠排除管道中的氣體，減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。
|
產品名稱： |
單口排氣閥 |
產品型號： |
P41X、P42X |
|
公稱通徑： |
DN25～DN200 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭式 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
給排水、清水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
P41X、P42X單口排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。能夠排除管道中的氣體，減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球托架為不銹鋼，使用壽命長，安全可靠。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
工作原理
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
每小時排氣量表
|
規格 |
25 |
50 |
80 |
100 |
150 |
200 |
|
立方米/小時 |
2-88 |
85-3521 |
14-597 |
22-904 |
34-1413 |
66-2709 |
外形結構圖
主要外形尺寸
|
公稱通徑 |
D |
D1 |
D2 |
D3 |
H |
Z-φd |
|
DN(mm) |
|
25 |
115 |
85 |
57 |
150 |
240 |
4-14 |
|
50 |
160 |
125 |
102 |
165 |
270 |
4-14 |
|
80 |
195 |
160 |
138 |
200 |
300 |
4-18 |
|
100 |
215 |
180 |
158 |
220 |
335 |
8-18 |
|
150 |
280 |
240 |
212 |
290 |
430 |
8-13 |
|
200 |
335 |
295 |
268 |
340 |
505 |
8-23 |
