PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥

您的位置：閥門 - 隔膜閥 - PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥 更新時間：2024-09-03 09:09:50
PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：G641F-6S型PVDF氣動隔膜閥、PVDF氣動塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。...

    • 產品描述
    • 在線詢價
    • 技術咨詢

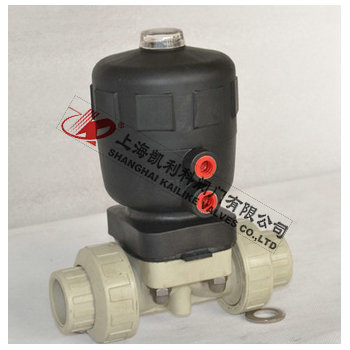

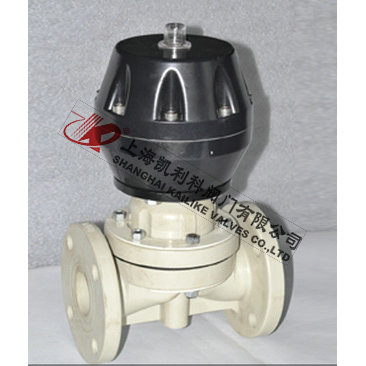

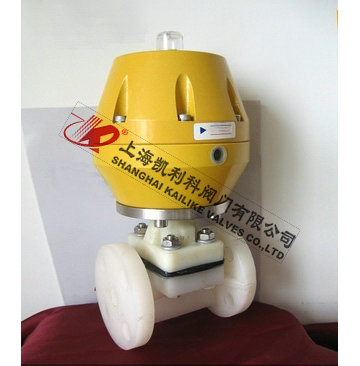

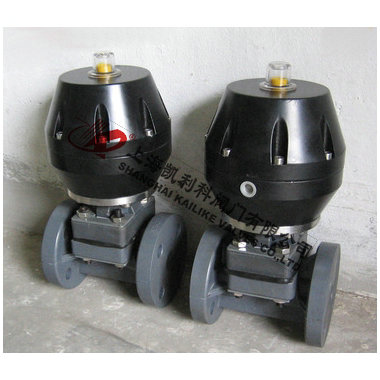

    PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥

    G641F-6S型PVDF氣動隔膜閥、PVDF氣動塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。過流部件C采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。

    產品名稱： PVDF氣動隔膜閥、PVDF氣動塑料隔膜閥 產品型號： G641F-6S
    公稱通徑： DN15～DN300 結構形式： 直通
    公稱壓力： 0.6MPa～1.0MPa～1.6MPa 連接方式： 法蘭、承插焊、雙由令
    適用溫度： -29ºC～+140ºC 驅動方式： 氣動
    閥體材質： PVC、UPCV、CPCV、PVDF、ABS、RPP 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油品、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    G641F-6S型PVDF氣動隔膜閥、PVDF氣動塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。過流部件C采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。

    結構特點

    1、適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～140℃。
    2、過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良。
    3、密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
    4、采用了螺桿升降結構，啟閉力矩大，平穩性好。

    技術參數

    氣缸材質 聚酰胺PA、鋁合金
    氣動附件 限位開關、電磁閥、過濾減壓閥
    定位器比例調節式
    氣源壓力 4－6bar
    公稱通徑 DN15-300mm
    公稱壓力 EPDM膜片：10bar  PTFE膜片：6bar
    適用溫度 -30~+60℃
    連接方式 雙由令、法蘭
    閥體材質 PVC、PP、PPH、PVDF
    閥座襯里 橡膠、襯氟
    膜片材質 EPDM、PTFE、NBR
    適用介質 空氣、水、油等

    性能范圍

    口徑 工作溫度（℃） 質量（㎏）
    mm RPP PVC ASB UPVC PVDF CPVC RPP PVC ASB UPVC PVDF CPVC
    DN15 100 0.6 90 0.6 120 0.6 0.8 0.8 0.8 0.8 1.2 0.8
    DN20 100 0.6 90 0.6 120 0.6 0.9 0.9 0.9 0.9 1.6 0.9
    DN25 100 0.6 90 0.6 120 0.6 1.0 1.0 1.0 1.0 1.8 1.0
    DN32 100 0.6 90 0.6 120 0.6 0.3 0.3 0.3 0.3 2.4 0.3
    DN40 100 0.6 90 0.6 120 0.6 0.8 0.8 1.8 1.8 3 0.8
    DN50 100 0.6 90 0.6 120 0.6 2.5 2.5 2.6 2.6 3.9 2.5
    DN65 100 0.6 90 0.6 120 0.6 5 5 5.1 5.1 7.8 5
    DN80 100 0.6 90 0.6 120 0.6 6.1 6.1 6.2 6.2 8.9 6.1
    DN100 100 0.6 90 0.6 120 0.6 9.7 9.7 9.9 9.9 15 9.7
    DN125 100 0.4 90 0.4 120 0.4 13.5 13.5 13.8 13.8 21 13.5
    DN150 100 0.4 90 0.4 120 0.4 25 25 25.5 25.5 37 25
    DN200 100 0.4 90 0.4 120 0.4 36.5 36.5 37.2 37.2 56 36.5

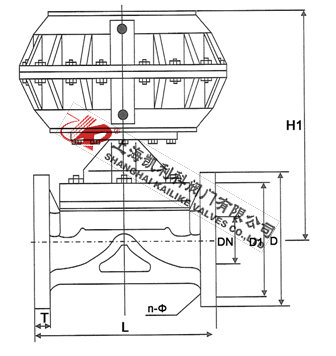

    外形結構圖



    主要外形尺寸

    通徑 D1 尺寸
    D L T H1 n ¢
    D
    (HG)    		 JIS DIN ANSI L(HG) JIS DIN ANSI n(HG) JIS DIN ANSI ¢(HG) JIS DIN ANSI
    15 95 65 70 65 60 125 110 130 110 14 125 4 4 4 4 14 15 14 16
    20 105 75 75 75 70 135 120 150 120 16 130 4 4 4 4 14 15 14 16
    25 115 85 90 85 80 145 130 160 130 16 145 4 4 4 4 14 19 14 16
    32 135 100       160       16 180 4 4 4 4 18
    40 145 110 105 110 100 180 180 200 180 16 220 4 4 4 4 18 19 18 16
    50 160 125 120 125 120 210 210 230 210 18 250 4 4 4 4 18 19 18 19
    65 180 145 140 145 140 250 250 290 250 22 280 4 4 4 4 18 19 18 19
    80 195 160 150 160 152 300 280 310 280 25 340 4 8 4 4 18 19 18 19
    100 215 180 175 180 190 350 340 350 340 25 370 8 8 8 8 18 19 18 19
    125 245 210 210 210 216 400 410 400 410 30 420 8 8 8 8 18 23 18 22
    150 280 240 240 240 240 460 480 480 480 30 480 8 8 8 8 23 23 23 22
    200 335 295 290 295 298 570 570 570 570 35 625 8 12 8 8 23 23 23 22
    250 390 395 400 395 362 680 680 680 680 38 726 12 12 12 12 23 23 23 25

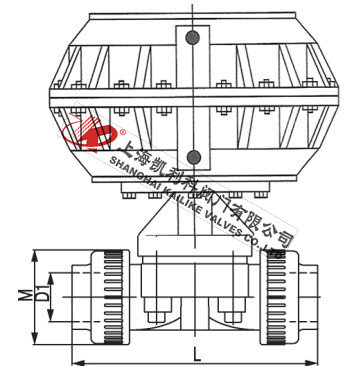

    外形結構圖



    主要外形尺寸

    口徑 M D L 執行器
    DN15 43 20 196 55
    DN20 53 25 221 55
    DN25 60 32 234 85
    DN32 74 40 253 85
    DN40 83 50 284 85
    DN50 103 63 321 105

    聲明：【PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的PVDF氣動隔膜閥,PVDF氣動塑料隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
