A41H,A41Y彈簧微啟式安全閥

產品名稱：	彈簧微啟式安全閥	產品型號：	A41H、A41Y
公稱通徑：	DN25～DN250	結構形式：	彈簧微啟封閉式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭、螺紋、焊接
適用溫度：	-40ºC～+300ºC	驅動方式：	彈簧自動起跳
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

A41H、A41Y彈簧微啟式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

產品特點

A41H、A41Y彈簧微啟式安全閥區別于一般的全啟式安全閥，其泄壓后可自動關閉,無需人手動復位,A41H彈簧微啟式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R不銹鋼安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上,作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。
Scope of application（JIANFA  VALVE）
A41H type are used for the equipment and pipeline of the petroleum gas air water etc medium what are working temperature are less than ≤300℃ A41Y-P/R type are used for the equipment and pipeline of the quality with corrode medium what the wirking temperatrue are less than 200℃ Take for extra pressure devices Flange connecting dimentsions of comply with Standard series first of JB/T...94

主要零部件材料

NO	零件名稱	A41H-C/A41Y-C材料	A41Y-P/A41Y-P材料	A41Y-R/A41Y-R材料
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥蓋	ZG230-450	ZG230-450	ZG230-450
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	閥桿	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	調整螺桿	45	2Cr13	2Cr13
10	保護罩	ZG200-400	ZG200-400	ZG200-400
11	密封面材料	堆焊D507	堆焊Co基硬質合金

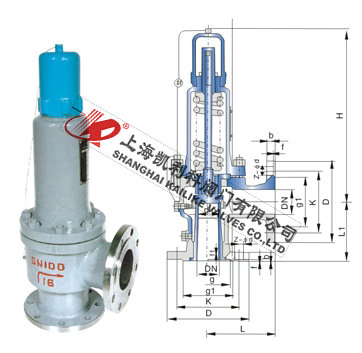

外形結構圖



主要外形尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN’	D1	K1	g2	g’	b1	f’	f1’	Z1-?d1	L	L1	≈H
A41H-16C A41Y-16P A41Y-16R A41Y-16C A41Y-16P	20	15	105	75	-	55	16	2	-	4-14	20	105	75	55	-	16	2	-	4-14	100	85	276
	25	20	115	85	-	65	16	2	-	4-14	25	115	85	65	-	16	2	-	4-14	100	85	276
	32	25	140	100	-	78	18	2	-	4-18	32	140	100	78	-	18	2	-	4-18	115	100	285
	40	32	150	110	-	85	18	3	-	4-18	40	150	110	85	-	18	3	-	4-18	120	110	292
	50	40	165	125	-	100	20	3	-	4-18	50	165	125	100	-	20	3	-	4-18	135	120	370
	65	50	185	145	-	120	20	3	-	4-18	65	185	145	120	-	20	3	-	4-18	140	130	375
	80	65	200	160	-	135	20	3	-	8-18	80	200	160	135	-	20	3	-	8-18	160	135	373
	100	80	220	180	-	155	22	3	-	8-18	100	220	180	155	-	22	3	-	8-18	170	160	513
	125	100	250	210	-	185	22	3	-	8-18	125	250	210	185	-	22	3	-	8-18	190	190	560
	150	125	285	240	-	210	24	3	-	8-23	150	285	240	210	-	24	3	-	8-23	205	195	570
	200	150	340	295	-	265	26	3	-	12-23	200	340	295	265	-	26	3	-	12-23	240	230	717
	250	200	405	355	-	320	30	3	-	12-26	250	405	355	320	-	30	3	-	12-26	350	320	940
	300	250	460	410	-	375	30	4	-	12-26	300	460	410	375	-	30	4	-	12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R A41Y-25 A41Y-25P	20	15	105	75	-	55	16	2	-	4-14	20	105	75	55	-	16	2	-	4-14	100	85	276
	25	20	115	85	-	65	16	2	-	4-14	25	115	85	65	-	16	2	-	4-14	100	85	276
	32	25	140	100	-	78	18	2	-	4-18	32	140	100	78	-	18	2	-	4-18	115	100	285
	40	32	150	110	-	85	18	3	-	4-18	40	150	110	85	-	18	3	-	4-18	120	110	292
	50	40	165	125	-	100	20	3	-	4-18	50	165	125	100	-	20	3	-	4-18	135	120	370
	65	50	185	145	-	120	22	3	-	8-18	65	185	145	120	-	20	3	-	4-18	140	130	375
	80	65	200	160	-	135	24	3	-	8-18	80	200	160	135	-	20	3	-	8-18	160	135	373
	100	80	230	190	-	160	24	3	-	8-23	100	220	180	155	-	20	3	-	8-18	170	160	513
	125	100	270	220	-	188	28	3	-	8-26	125	250	210	185	-	22	3	-	8-18	190	190	560
	150	125	300	250	-	218	30	3	-	8-26	150	285	240	210	-	24	3	-	8-23	205	195	570
	200	150	360	310	-	278	34	3	-	12-26	200	340	295	265	-	26	3	-	12-23	240	230	717
	250	200	425	370	-	332	36	3	-	12-30	250	405	355	320	-	30	3	-	12-26	350	320	940
	300	250	485	430	-	390	40	4	-	16-30	300	460	410	375	-	30	4	-	12-26	350	320	980
A41H-40 A41Y-40P A41Y-40R A41Y-40 A41Y-40P	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55	-	16	2	-	4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65	-	16	2	-	4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78	-	18	2	-	4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85	-	18	3	-	4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100	-	20	3	-	4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120	-	20	3	-	4-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135	-	20	3	-	8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155	-	22	3	-	8-18	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185	-	22	3	-	8-18	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210	-	24	3	-	8-23	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265	-	26	3	-	12-23	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320	-	30	3	-	12-26	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375	-	30	4	-	12-26	350	320	980
A41H-64 A41Y-64 A41Y-64P A41Y-64R	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	268
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	279
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	330
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	360
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	503
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	498
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	530
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	657
A41H-100 A41Y-100 A41Y-100P A41Y-100R	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	268
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	279
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	330
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	360
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	503
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	498
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	530
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	657



聲明：【A41H,A41Y彈簧微啟式安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A41H,A41Y彈簧微啟式安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
