D363H美標焊接蝶閥

您的位置：閥門 - 蝶閥 - D363H美標焊接蝶閥 更新時間：2024-09-03 09:09:31

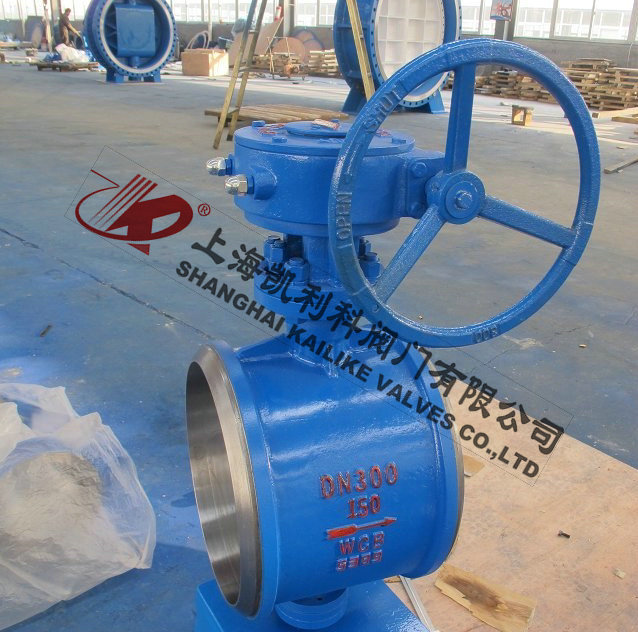

D363H美標焊接蝶閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：D363H美標焊接蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    D363H美標焊接蝶閥D363H美標焊接蝶閥

    D363H美標焊接蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。

    產品名稱： 美標焊接蝶閥 產品型號： D363H
    公稱通徑： DN80～DN1050 閥座密封： 金屬密封
    公稱壓力： 1.6Mpa～5.0MPa、150LB-300LB 連接方式： 焊接式
    適用溫度： -20ºC～+425ºC 驅動方式： 手柄、蝸輪、氣動、電動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、海水 生產廠家： 上海凱利科閥門有限公司

    產品說明

    D363H美標焊接蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

    設計標準

    設計標準 API609-83
    法蘭連接尺寸 ANSI B16.5
    結構長度 ANSI B16.10-1992
    壓力試驗: API598-82

    主要技術參數

    公稱通徑 DN（mm） 3"～42"
    公稱壓力 PN（Mpa） 150Lb 300Lb
    試驗壓力 強度試驗 3.0 7.5
    密封試驗 2.2 5.5
    適用介質 水、蒸汽、油品、海水等
    適用溫度 -29℃～425℃

    主要零件的材質

    零件名稱 材料
    閥體 WCB、304、316、316SS、CF8M
    蝶板 WCB、304、316、316SS、CF8M
    閥桿 316、2Cr13、1Cr18Ni9Ti
    密封圈 316、氟塑料
    填料 柔性石墨、氟塑料

    外形結構圖

    主要外形尺寸 ANSI 150Lb

    公稱通徑 L D d H H1 近似重量
    in mm
    3 76 114 89.1 78.1 90 230 27
    4 100 127 114.3 102.3 100 239 34
    5 125 140 139.8 126.6 113 252 41
    6 150 140 165.2 151 130 284 43
    8 200 152 216.3 199.9 202 307 81
    10 250 165 267.4 248.8 235 337 102
    12 300 178 318.5 297.9 280 392 132
    14 350 190 355.6 333.4 315 435 164
    16 400 216 406.4 381.0 355 481 193
    18 450 222 457.2 428.6 370 521 238
    20 500 229 508 477.8 406 568 302
    24 600 267 609.6 574.8 464 689 457
    28 700 393 　 　 560 903 810
    30 800 318 　 　 630 967 1093
    36 900 330 　 　 697 1030 1410
    42 1050 410 　 　 777 1122 1870

    主要外形尺寸 ANSI 300Lb

    公稱通徑 L D d H1 H2 H 近似重量
    in mm
    3 76 180 89.1 78.1 242 108 286 35
    4 100 190 114.3 102.3 204 108 248 38
    5 125 200 139.8 126.6 214 120 258 50
    6 150 210 165.2 151 259 135 301 45
    8 200 230 216.3 199.9 276 202 318 100
    10 250 250 267.4 248.8 313 235 365 135
    12 300 270 318.5 297.9 363 280 415 260
    14 350 290 355.6 333.4 406 315 458 380
    16 400 310 406.4 381 441 355 510 320
    18 450 330 457.2 428.6 523 370 591 500
    20 500 350 508 477.8 602 420 740 550
    24 600 390 609.6 574.8 695 490 833 900


    聲明：【D363H美標焊接蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D363H美標焊接蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
