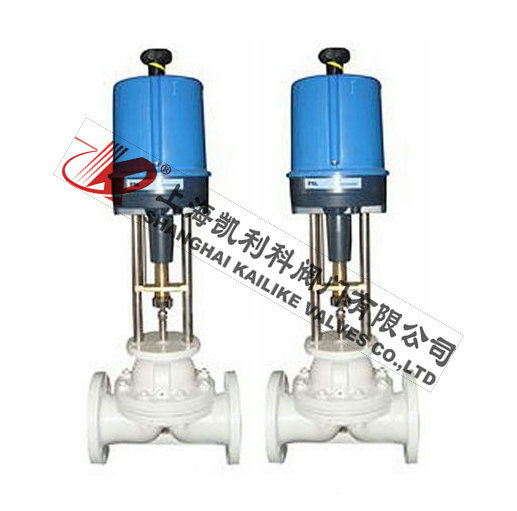

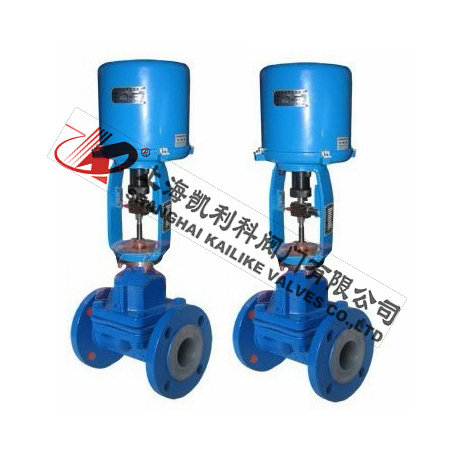

ZDLT電動隔膜調節閥

產品名稱：	電動隔膜調節閥	產品型號：	ZDLT
公稱通徑：	DN15～DN300	結構形式：	隔膜式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+150ºC	驅動方式：	電動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

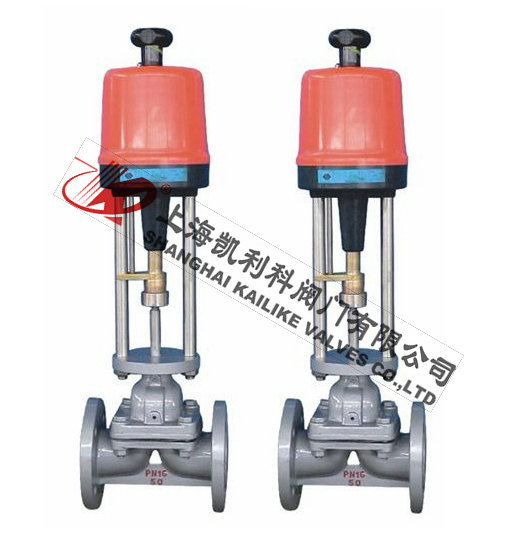

產品說明

ZDLT電動隔膜調節閥由PSL系列和3810系列直行程電動執行機構和隔膜閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動隔膜調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。

產品特點

電動隔膜調節閥閥閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。ZDLT電動隔膜調節閥與ZAZT電動隔膜調節閥只是執行機構的不同，用戶可根據實際工況需要進行選購。

技術參數

公稱通徑mm		15	20	25	32	40	50	65	80	100	125	150	200	250
允許壓差（MPa）		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
額定流量系數Kv		8	12	16	38	60	68	90	150	300	500	600	1200	2000
公稱壓力（MPa）		1.0
行程		10	16		25		40			60
流量特性		近似快開（調節式）
法蘭尺寸		鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
配用電動執行機構型號	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312
	381L	381LSA-08 381LXA-08	381LSA-20		381LSB-30		381LSB-50			381LSC-65
	防爆型	381LXA-20			381LXB-30		381LXB-50

執行機構

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）  輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）  輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

性能指標

項目	指標值
基本誤差％	≤±3.5
回差％	≤2.5
死區％	≤3.0
始終點偏差％	±2.5
額定行程偏差％	±2.5
純滯后	≤IS
允許泄量L/H	橡膠隔膜片“0"，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
絕緣電阻	不小于20M
阻尼特性	不大于3周半

閥體襯里和隔膜材料的組合

閥體材料	襯里材料	隔膜材料	使用溫度	適用場合
鑄鐵HT200	無	氯丁橡膠	0～65℃	無腐蝕性介質，水及研磨劑，泥漿類介質
鑄鐵HT200	PCTFE	PCTFE	-15～150℃	強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
ZG230-450	PCTFE	PCTFE	-15～150℃	強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
鑄不銹鋼 ZG1Cr18Niti	無	氟橡膠	-20～150℃	一般酸、堿有機溶劑等介質

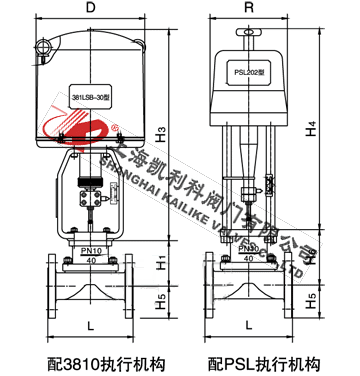

外形結構圖



主要外形尺寸

公稱通徑DN	L	A	B	D	R	H1	H6	H2	H3	H4	H5
20	150	460	230	225	177	126	142	490	373	459	52.5
25	160	460	230	225	177	126	142	490	373	459	57.5
32	180	460	230	225	177	134	154	490	495	459	67.5
40	200	460	230	225	177	157	177	490	495	459	75
50	230	460	230	225	177	167	187	490	495	459	82.5
65	290	530	230	255	177	199	226	540	700	520	90
80	310	530	230	255	177	214	241	540	700	520	100
100	350	530	230	255	177	229	256	540	700	520	110
125	400	630	260	310	226	263	290	625	725	570	135
150	480	630	260	310	226	293	320	625	725	570	150
200	600	630	260	310	226	358	385	625	725	570	190

聲明：【ZDLT電動隔膜調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZDLT電動隔膜調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
