H41H,H41W德標法蘭止回閥

您的位置：閥門 - 止回閥 - H41H,H41W德標法蘭止回閥 更新時間：2024-09-03 09:09:08

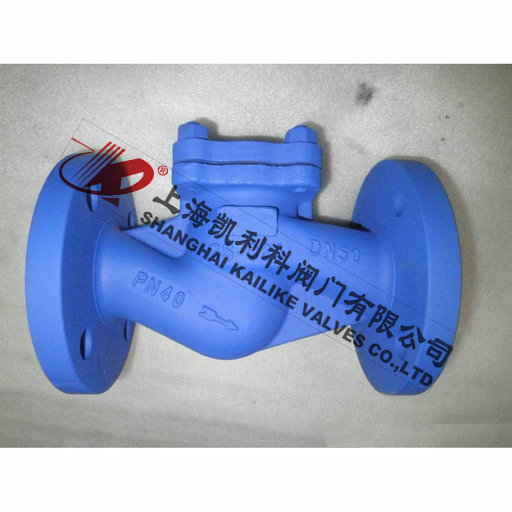

H41H,H41W德標法蘭止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H41H、H41W德標法蘭止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    H41H,H41W德標法蘭止回閥H41H,H41W德標法蘭止回閥

    H41H、H41W德標法蘭止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

    產品名稱： 德標法蘭止回閥 產品型號： H41H、H41W
    公稱通徑： DN15～DN300 結構形式： 升降式
    公稱壓力： PN16～PN25～PN40 連接方式： 焊接、法蘭
    適用溫度： -29ºC～+550ºC 驅動方式： 介質推動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H41H、H41W德標法蘭止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

    結構特點

    1、產品結構合理、密封可靠、性能優良、造型美觀；
    2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
    3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
    4、雙重密封，性能更可靠；
    5、閥桿升降位置指示更直觀；
    6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

    引用標準

     設計和制造標準按照: DIN3356、EN 13709;
     結構長度按照: DIN3202、EN 558-1;
     法蘭連接尺寸按照: DIN2543-2545、EN 1092-1;
     檢驗和測試按照: DIN3230、EN 12266;

    主要技術參數

    壓力等級 常溫試驗壓力 （Mpa)
    殼體 密封 低氣壓密封
    公稱壓力 (Mpa) 1.6 2.4 1.76 0.6
    2.5 3.75 2.75 0.6
    4.0 6.0 4.4 0.6
    適用溫度 -29~425℃
    適用介質 水、蒸汽、熱油、油品等。

    主要零件材質

    序號NO. 名稱 材質
    1 閥體 GS-C25、CF8、CF3
    2 閥瓣 2CR13、F304、F316
    3 金屬墊片 石棉+不銹鋼
    4 閥蓋 GS-C25、CF8、CF3
    5 六角螺母 ASTMA1932H、A193-8、A193-8M
    6 雙頭螺栓 ASTMA193B7、A193-B8、A193-B8M

    外形結構圖



    主要外形尺寸PN16

    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
    H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
    Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
    重量 2.4 3.0 3.8 5.7 7.4 10.3 15.2 20.4 31 49 69 132 198 278

    主要外形尺寸PN25

    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
    H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
    Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
    重量 2.4 3.0 3.8 6 8 11 16 21 32 51 70 136 318 330

    主要外形尺寸PN40

    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
    H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
    Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
    重量 2.4 3.0 3.8 7.1 10.4 12.7 22.5 28 40 64 90 170 240 370

    聲明：【H41H,H41W德標法蘭止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H41H,H41W德標法蘭止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
