H44H,H44W美標法蘭止回閥

您的位置：閥門 - 止回閥 - H44H,H44W美標法蘭止回閥 更新時間：2024-09-03 09:09:07
H44H,H44W美標法蘭止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H44H、H44W美標法蘭止回閥廣泛適用于公稱壓力150LB-2500LB，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、...

    • 產品描述
    • 在線詢價
    • 技術咨詢

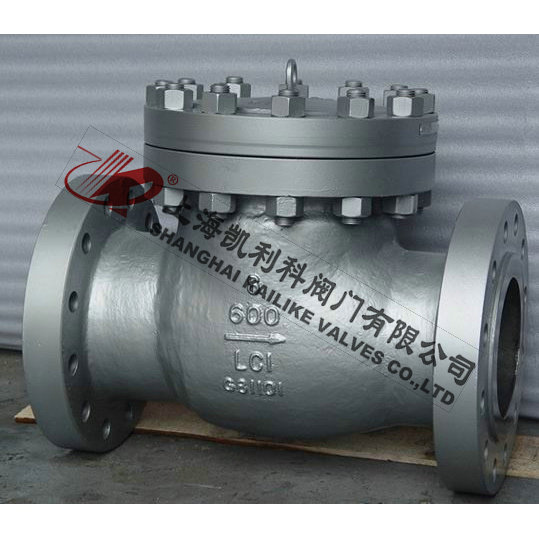

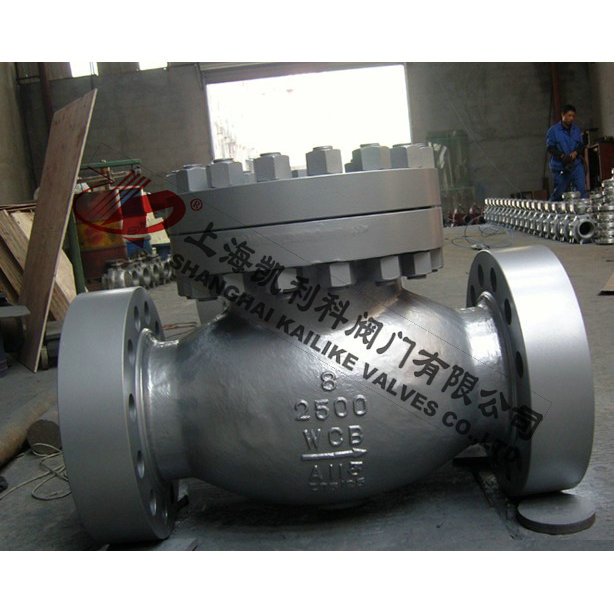

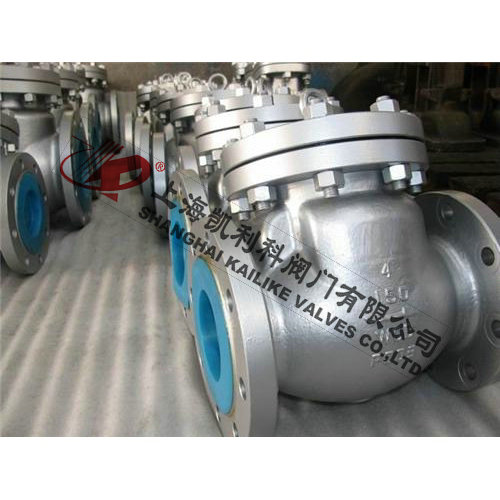

    H44H,H44W美標法蘭止回閥H44H,H44W美標法蘭止回閥

    H44H、H44W美標法蘭止回閥廣泛適用于公稱壓力150LB-2500LB，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

    產品名稱： 美標法蘭止回閥 產品型號： H44H、H44W
    公稱通徑： DN50～DN600 結構形式： 旋啟式
    公稱壓力： 150LB～2500LB 連接方式： 焊接、法蘭
    適用溫度： -29ºC～+550ºC 驅動方式： 介質推動
    閥體材質： 鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H44H、H44W美標法蘭止回閥廣泛適用于公稱壓力150LB-2500LB，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

    結構特點

    1、產品結構緊湊合理、密封可靠、性能優良。
    2、體積小、重量輕。
    3、適用范圍廣。
    4、閥瓣關閉快速、動作靈敏。
    5、關閉沖擊力小、不易產生水錘現象。
    6、流道通暢、流體阻力小。

    引用標準

    設計與制造：API 6D
    結構長度：ANSI B 16.10
    法蘭標準：ANSI B 16.5a
    對焊端尺寸：ANSI B 16.25
    壓力檢驗：API 6D或API 598

    壓力試驗

    公稱壓力
    PN(lb)    		 強度試驗 水密封試驗 氣密封試驗
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.1 450 2.2 315 0.5-0.7 60-100
    300 7.8 1125 5.6 815
    600 15.3 2225 11.2 1630
    900 23.1 3350 16.8 2440
    1500 38.4 5575 28.1 4080
    2500 64.6 9367 47.4 6873

    主要零件材料

    殼體 ASTM A216 WCB ASTM A351 CF8
    閥瓣及支架 WCB CF8 CF8M Monel
    銷軸 F6a F304 F316 Monel F304
    閥瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
    閥座表面 13Cr STL STL 304 STL 316 STL Monel 304 304 STL
    殼體 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
    閥瓣及支架
    銷軸 F304L F316L F316L
    閥瓣表面 304L 304L STL 316 316 STL 316L 316L STL
    閥座表面 304L STL STL 316 STL STL 316L STL STL

    外形結構圖



    主要外形尺寸

    磅級 公稱通徑(DN) 主要連接尺寸 (mm) 外形尺寸 重量
    (kg)
    in mm L D D1 D2 b f z-φd H
    150Lb
    (2.0Mpa)
    (10K)    		 2 50 203 152 120.5 92 16 1.6 4-19 165 17
    21/2 65 216 178 139.5 105 17.5 1.6 4-19 175 25
    3 80 241 190 152.5 127 19.5 1.6 4-19 190 29
    4 100 292 229 190.5 157 24 1.6 8-19 215 50
    5 125 330 254 216 186 24 1.6 8-22 245 75
    6 150 356 279 241.5 216 25.5 1.6 8-22 265 85
    8 200 495 343 298.5 270 29 1.6 8-22 320 150
    10 250 622 406 362 324 30.5 1.6 12-25 365 240
    12 300 698 483 432 381 32 1.6 12-25 415 350
    14 350 787 533 476 413 35 1.6 12-29 460 460
    16 400 864 597 540 470 37 1.6 16-29 495 580
    20 500 978 698 635 584 43 1.6 20-32 590 840
    24 600 1295 813 749.5 692 48 1.6 20-35 650 1140
    28 700 1448 927 863.5 800 71.5 1.6 28-35 870 1320
    300Lb
    (5.0MPa)
    (20K)    		 2 50 267 165 127 92 22.5 1.6 8-19 190 28
    21/2 65 292 190 149 105 25.5 1.6 8-22 205 33
    3 80 318 210 168 127 28 5 1.6 8-22 220 45
    4 100 356 254 200 157 32 1.6 8-22 245 70
    5 125 400 279 235 186 35 1.6 8-22 275 110
    6 150 444 318 270 216 36.5 1.6 12-22 295 150
    8 200 533 381 330 270 41.5 1.6 12.25 330 230
    10 250 622 444 387.5 324 48 1.6 16-29 420 390
    12 300 711 521 451 381 51 1.6 16-32 480 520
    14 350 838 584 514.5 413 54 1.6 20-32 535 710
    16 400 864 648 571.5 470 57.5 1.6 20-35 585 890
    20 500 1016 775 686 584.5 63.5 1.6 24-35 685 1360
    24 600 1364 914.5 813 692.5 70 1.6 24-41 785 2040
    600Lb
    (10.0MPa)    		 2 50 292 165 127 92 26 6.4 8-19 210 32
    21/2 65 330 190 149 100 29 6.4 8-22 230 42
    3 80 356 210 168 127 32 6.4 8-22 255 60
    4 100 432 273 216 157 38 6.4 8-25 295 95
    5 125 508 330 266.5 186 45 6.4 8-29 310 120
    6 150 559 355.5 292 216 47.5 6.4 12-29 365 220
    8 200 660 419.5 349 270 56 6.4 12-32 420 390
    10 250 787 508 432 324 63.5 6.4 16-35 505 630
    12 300 838 559 489 381 66.5 6.4 20-35 545 870
    14 350 889 603.5 527 413 710 6.4 20-38 600 940
    16 400 991 686 603 470 76.5 6.4 20-41 650 1100
    注：①如法蘭密封面采用凸面以外的形式，請在訂貨時注明。

    主要外形尺寸150LB

    口徑 Class150(PN20)
    DN NPS L d H
    RF RTJ BW
    50 2 203 216 203 51 132
    65 21/2 216 229 216 64 147
    80 3 241 254 241 76 176
    100 4 292 305 292 102 198
    125 5 330 343 330 127 255
    150 6 356 368 356 152 320
    200 8 495 508 495 203 380
    250 10 622 635 622 254 440
    300 12 699 711 699 305 480
    350 14 787 800 787 337 530
    400 16 864 876 864 387 580
    450 18 978 991 978 438 618
    500 20 978 991 978 489 657

    主要外形尺寸300LB

    口徑 Class300(PN50)
    DN NPS L d H
    RF RTJ BW
    50 2 267 283 267 51 144
    65 21/2 292 308 292 64 169
    80 3 318 333 318 76 210
    100 4 356 371 356 102 260
    125 5 400 416 400 127 295
    150 6 445 460 445 152 326
    200 8 533 549 533 203 380
    250 10 622 638 622 254 440
    300 12 711 727 711 305 520
    350 14 838 854 838 337 540
    400 16 864 879 864 387 588
    450 18 978 994 978 438 670
    500 20 1016 1035 1016 489 720

    主要外形尺寸600LB

    口徑 Class600(PN110)
    DN NPS L d H
    RF RTJ BW
    50 2 292 295 292 51 170
    65 21/2 330 333 330 64 178
    80 3 356 359 356 76 246
    100 4 432 435 432 102 290
    125 5 508 511 508 127 320
    150 6 559 562 559 152 360
    200 8 660 664 660 203 430
    250 10 787 791 787 254 502
    300 12 838 841 838 305 554

    主要外形尺寸900LB

    口徑 Class900(PN150)
    DN NPS L d H
    RF RTJ BW
    50 2 368 371 368 51 200
    65 21/2 419 422 419 64 220
    80 3 381 384 381 76 280
    100 4 457 460 457 102 320
    125 5 559 562 559 127 360
    150 6 610 613 610 152 400
    200 8 737 740 737 203 480
    250 10 838 841 838 254 560
    300 12 965 968 965 305 632

    主要外形尺寸1500LB

    口徑 Class1500(PN260)
    DN NPS L d H
    RF RTJ BW
    50 2 368 371 368 51 210
    65 21/2 419 422 419 64 240
    80 3 470 473 470 76 303
    100 4 546 549 546 102 340
    125 5 673 676 673 127 380
    150 6 705 711 705 144 430
    200 8 832 841 832 192 500
    250 10 991 1000 991 239 590

    主要外形尺寸2500LB

    口徑 Class2500(PN420)
    DN NPS L d H
    RF RTJ BW
    50 2 451 454 451 42 230
    65 21/2 508 514 508 52 260
    80 3 578 584 578 62 330
    100 4 673 683 673 87 370
    125 5 794 807 794 96 410
    150 6 914 927 914 131 460
    200 8 1022 1038 1022 179 530
    250 10 1270 1292 1270 223 620



    聲明：【H44H,H44W美標法蘭止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H44H,H44W美標法蘭止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
