H41F46襯氟法蘭止回閥

您的位置：閥門 - 止回閥 - H41F46襯氟法蘭止回閥 更新時間：2024-09-03 09:09:05
H41F46襯氟法蘭止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H41F46襯氟法蘭止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿...

    • 產品描述
    • 在線詢價
    • 技術咨詢

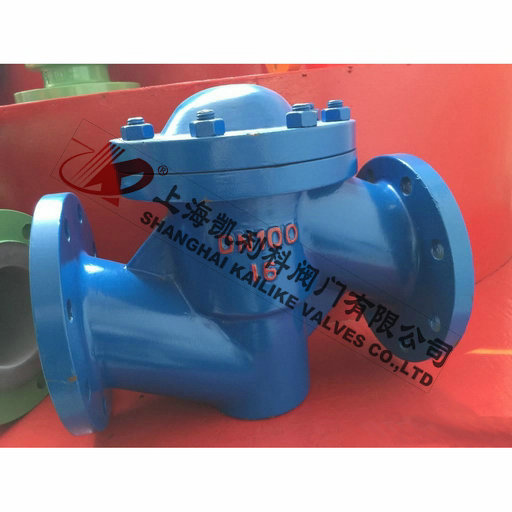

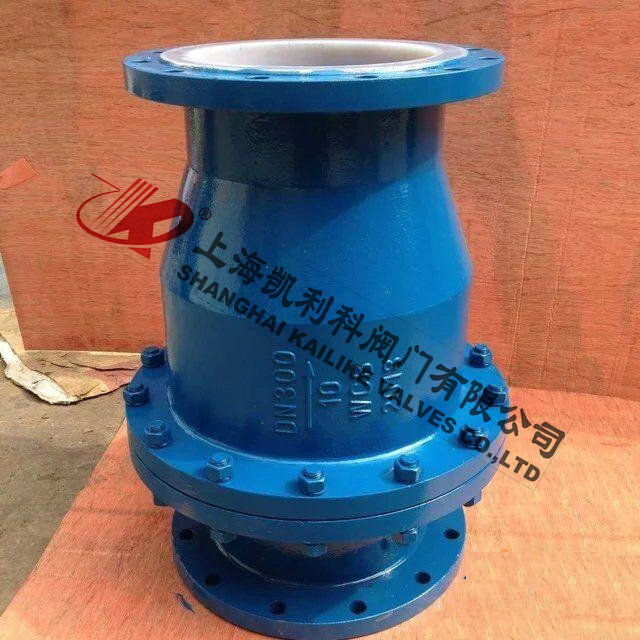

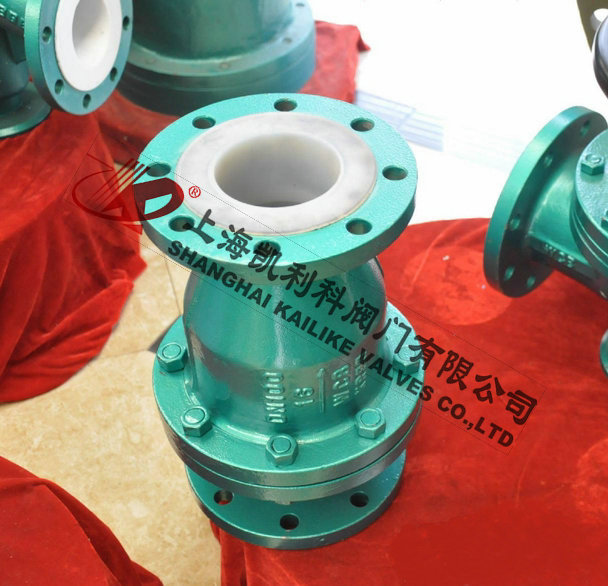

    H41F46襯氟法蘭止回閥H41F46襯氟法蘭止回閥

    H41F46襯氟法蘭止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

    產品名稱： 襯氟法蘭止回閥 產品型號： H41F46
    公稱通徑： DN15～DN500 結構形式： 升降式
    公稱壓力： 0.6MPa～1.0MPa～1.6MPa 連接方式： 法蘭
    適用溫度： -50ºC～+150ºC 驅動方式： 介質推動
    連接材質： 鑄鐵、鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 王水、硫酸、鹽酸、氫氟酸等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H41F46襯氟法蘭止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

    標準規范

    設計制造標準：GB/T 12235-2007
    結構長度標準：GB/T 12221-2005
    連接法蘭標準：GB/T 9113、HG20592-97
    壓力溫度等級：GB/T 12224-2005
    試驗檢驗標準：GB/T 13927-2008

    主要零部件的材料

    序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
    Z C P R PL RL
    1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
    2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
    5 螺母 WCB 1Cr17Ni2 1Cr18Ni9Ti

    外形結構圖



    主要外形尺寸0.6MPa

    公稱通徑 標準值 參考值
    DN
    （mm）    		 NPS
    （inch）    		 L D D1 D2 f b Z-Φd Do H WT(Kg)
    PN0.6Pa
    15 1/2 130 80 55 40 2 12 4-Φ12 105 55 4
    20 3/4 150 90 65 50 2 14 4-Φ12 115 58 5
    25 1 160 100 75 60 2 14 4-Φ12 128 60 6
    32 11/4 180 120 90 70 2 16 4-Φ14 145 75 7
    40 11/2 200 130 100 80 3 16 4-Φ14 160 82 8
    50 2 230 140 110 90 3 16 4-Φ14 178 95 10
    65 21/2 290 160 130 110 3 16 4-Φ14 205 105 20
    80 3 310 185 150 125 3 18 4-Φ18 230 120 25
    100 4 350 205 170 145 3 18 4-Φ18 255 135 30
    125 5 400 235 200 175 3 20 8-Φ18 305 158 50
    150 6 480 260 225 200 3 20 8-Φ18 345 180 65
    200 8 495 315 280 255 3 22 8-Φ18 415 215 137
    250 10 622 370 335 310 3 24 12-Φ18 490 240 150
    300 12 698 435 395 362 4 24 12-Φ23 540 265 185
    350 14 787 485 445 412 4 26 12-Φ23 585 300 215
    400 16 914 535 495 462 4 28 16-Φ23 635 360 244
    450 18 978 590 550 518 4 28 16-Φ23 680 385 276
    500 20 978 640 600 568 4 30 16-Φ23 740 415 315

     主要外形尺寸1.0MPa

    公稱通徑 標準值 參考值
    DN（mm） NPS
    （inch）    		 L D D1 D2 f b Z-Φd B H WT(Kg)
    PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-Φ14 105 55 5
    20 3/4 150 105 75 55 2 16 4-Φ14 115 58 7
    25 1 160 115 85 65 2 16 4-Φ14 128 60 9
    32 11/4 180 135 100 78 2 18 4-Φ18 145 75 11
    40 11/2 200 145 110 85 3 18 4-Φ18 160 82 13.5
    50 2 230 160 125 100 3 20 4-Φ18 178 95 18
    65 21/2 290 180 145 120 3 20 4-Φ18 205 105 22
    80 3 310 195 160 135 3 22 4-Φ18 230 120 28
    100 4 350 215 180 155 3 22 8-Φ18 255 135 34
    125 5 400 245 210 185 3 24 8-Φ18 305 158 58
    150 6 480 280 240 210 3 24 8-Φ23 345 180 72
    200 8 495 335 295 265 3 26 8-Φ23 415 215 150
    250 10 622 390 350 320 3 28 12-Φ23 490 240 165
    300 12 698 440 400 368 4 28 12-Φ23 540 265 190
    350 14 787 500 460 428 4 30 16-Φ23 585 300 225
    400 16 914 565 515 482 4 32 16-Φ25 635 360 254
    450 18 978 615 565 532 4 32 20-Φ25 680 385 285
    500 20 978 670 620 585 4 34 20-Φ25 740 415 333

     主要外形尺寸1.6MPa

    公稱通徑 標準值 參考值
    DN（mm） NPS
    （inch）    		 L D D1 D2 f b Z-Φd B H WT(Kg)
    PN1.6MPa
    15 1/2 130 95 65 45 2 14 110 55 6
    20 3/4 150 105 75 55 2 16 120 58 7.8
    25 1 160 115 85 65 2 16 135 60 10
    32 11/4 180 135 100 78 2 18 150 75 12.5
    40 11/2 200 145 110 85 3 18 165 82 14.5
    50 2 230 160 125 100 3 20 185 95 19.5
    65 21/2 290 180 145 120 3 20 210 105 25.5
    80 3 310 195 160 135 3 22 235 120 30
    100 4 350 215 180 155 3 24 260 135 36
    125 5 400 245 210 185 3 26 310 158 62
    150 6 480 280 240 210 3 28 350 180 78
    200 8 495 335 295 265 3 30 420 215 156
    250 10 622 405 355 320 3 32 505 240 172
    300 12 698 460 410 375 4 34 560 265 240
    350 14 787 520 470 435 4 38 605 300 208
    400 16 914 580 525 485 4 40 650 350 265

    聲明：【H41F46襯氟法蘭止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H41F46襯氟法蘭止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
