H42F46襯氟立式止回閥

您的位置：閥門 - 止回閥 - H42F46襯氟立式止回閥 更新時間：2024-09-03 09:09:04
H42F46襯氟立式止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H42F46襯氟立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿...

    • 產品描述
    • 在線詢價
    • 技術咨詢

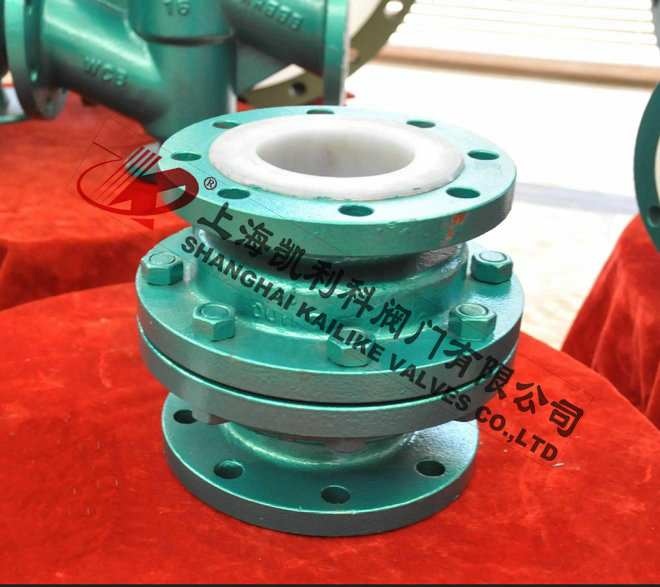

    H42F46襯氟立式止回閥H42F46襯氟立式止回閥

    H42F46襯氟立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

    產品名稱： 襯氟立式止回閥 產品型號： H42F46
    公稱通徑： DN15～DN500 結構形式： 升降式、立式
    公稱壓力： 0.6MPa～1.0MPa～1.6MPa 連接方式： 法蘭
    適用溫度： -50ºC～+150ºC 驅動方式： 介質推動
    連接材質： 鑄鐵、鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 王水、硫酸、鹽酸、氫氟酸等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H42F46襯氟立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

    標準規范

    設計制造標準：GB/T 12224
    結構長度標準：GB/T 12221-2005
    連接法蘭標準：GB/T 9113、HG20592-97
    壓力溫度等級：GB/T 12224-2005
    試驗檢驗標準：GB/T 13927-2008

    主要零部件的材料

    序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
    Z C P R PL RL
    1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
    2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 襯里/閥座 PTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO
    4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
    5 螺母 WCB 1Cr17Ni2 1Cr18Ni9Ti

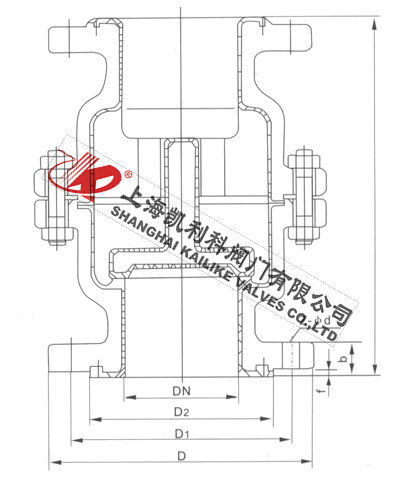

    外形結構圖



    主要外形尺寸0.6MPa

    公稱通徑 標準值 參考值
    DN （mm） NPS （inch） L D D1 D2 f b Z-Φd WT(Kg)
    PN0.6MPa
    15 1/2 80 80 55 40 2 12 4-Φ14 2.5
    20 3/4 90 90 65 50 2 14 4-Φ14 3.5
    25 1 100 100 75 60 2 14 4-Φ14 4
    32 1-1/4 110 120 90 70 2 16 4-Φ18 5
    40 1-1/2 125 130 100 80 3 16 4-Φ18 6
    50 2 140 140 110 90 3 16 4-Φ18 8
    65 2-1/2 160 160 130 110 3 16 4-Φ18 10
    80 3 185 185 150 125 3 18 8-Φ18 13
    100 4 210 205 170 145 3 18 8-Φ18 25
    150 6 300 260 225 200 3 20 8-Φ23 46
    200 8 380 315 280 255 3 22 12-Φ23 100
    250 10 356 370 335 310 3 24 12-Φ23 155
    300 12 457 435 395 362 4 24 12-Φ23 180
    350 14 533 485 445 412 4 26 16-Φ23 220
    400 16 572 535 495 462 4 28 16-Φ23 275
    450 18 610 590 550 518 4 28 16-Φ23 300
    500 20 610 640 600 568 4 30 16-Φ23 392

    主要外形尺寸1.0MPa

    公稱通徑 標準值 參考值
    DN （mm） NPS （inch） L D D1 D2 f b Z-Φd WT(Kg)
    PN1.0MPa
    15 1/2 80 95 65 45 2 14 4-Ф14 2.5
    20 3/4 90 105 75 55 2 16 4-Ф14 3.5
    25 1 100 115 85 65 2 16 4-Ф14 4
    32 1-1/4 110 135 100 78 2 18 4-Ф18 5
    40 1-1/2 125 145 110 85 3 18 4-Ф18 6
    50 2 140 160 125 100 3 20 4-Ф18 8
    65 2-1/2 160 180 145 120 3 20 4-Ф18 10
    80 3 185 195 160 135 3 22 4-Ф18 13
    100 4 210 215 180 155 3 22 8-Ф18 25
    150 6 300 280 240 210 3 24 8-Ф23 46
    200 8 380 335 295 265 3 26 8-Ф23 100
    250 10 356 390 350 320 3 28 12-Ф23 155
    300 12 457 440 400 368 4 28 12-Ф23 180
    350 14 533 500 460 428 4 30 16-Ф23 220
    400 16 572 565 515 482 4 32 16-Ф25 275
    450 18 610 615 565 532 4 32 20-Ф25 300
    500 20 610 670 620 585 4 34 20-Ф25 392

    主要外形尺寸1.6MPa

    公稱通徑 標準值 參考值
    DN （mm） NPS （inch） L D D1 D2 f b Z-Φd WT(Kg)
    PN1.6MPa
    15 1/2 80 95 65 45 2 14 4-Ф14 2.5
    20 3/4 90 105 75 55 2 16 4-Ф14 3.5
    25 1 100 115 85 65 2 16 4-Ф14 4
    32 1-1/4 110 135 100 78 2 18 4-Ф18 5
    40 1-1/2 125 145 110 85 3 18 4-Ф18 6
    50 2 140 160 125 100 3 20 4-Ф18 8
    65 2-1/2 160 180 145 120 3 20 4-Ф18 10
    80 3 185 195 160 135 3 22 8-Ф18 13.5
    100 4 210 215 180 155 3 24 8-Ф18 28.5
    150 6 300 280 240 210 3 28 8-Ф23 48
    200 8 380 335 295 265 3 30 12-Ф23 105
    250 10 356 405 355 320 3 32 12-Ф25 165
    300 12 457 460 410 375 4 34 12-Ф25 195
    350 14 533 520 470 435 4 38 16-Ф25 238
    400 16 572 580 525 485 4 40 16-Ф30 295



    聲明：【H42F46襯氟立式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H42F46襯氟立式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
