WJ61H對焊波紋管截止閥

您的位置：閥門 - 截止閥 - WJ61H對焊波紋管截止閥 更新時間：2024-09-03 09:09:56
WJ61H對焊波紋管截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：WJ61H對焊波紋管截止閥采用雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全，并符...

    • 產品描述
    • 在線詢價
    • 技術咨詢

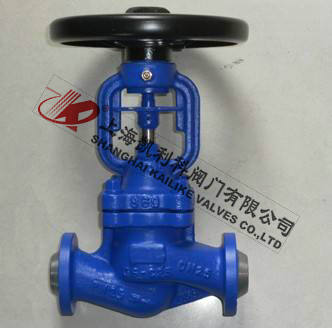

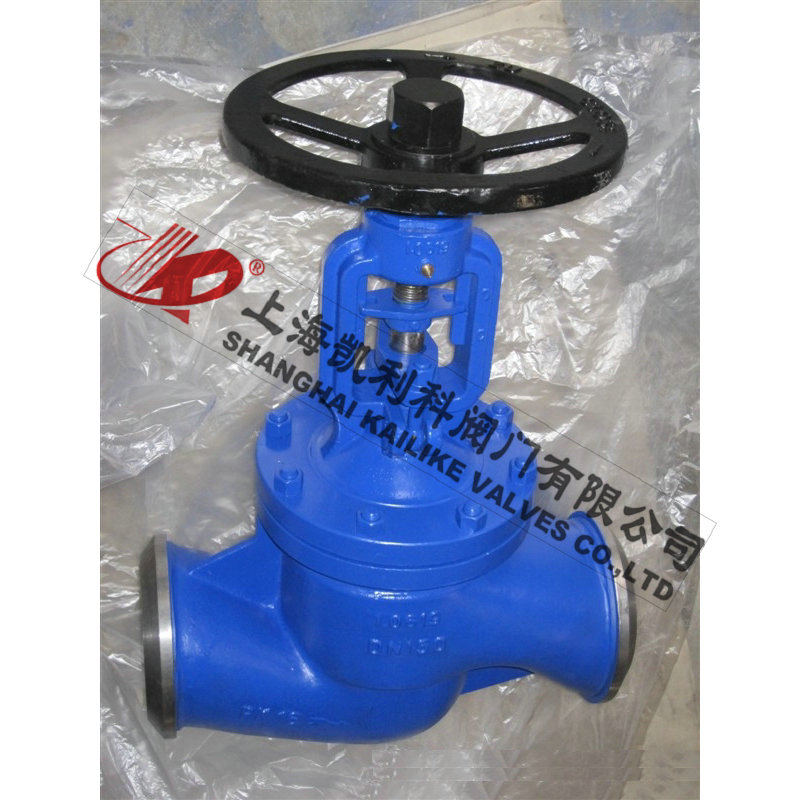

    WJ61H對焊波紋管截止閥WJ61H對焊波紋管截止閥

    WJ61H對焊波紋管截止閥采用雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全，并符合國際密封標準。對焊波紋管截止閥密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

    產品名稱： 對焊波紋管截止閥 產品型號： WJ61H
    公稱通徑： DN15～DN350 結構形式： 截止式
    公稱壓力： 1.6MPa～4.0MPa 連接方式： 法蘭、焊接、內螺紋
    適用溫度： -40ºC～+350ºC 驅動方式： 手動、電動
    閥體材質： 鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、氨氣、氯氣、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    WJ61H對焊波紋管截止閥采用雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全，并符合國際密封標準。對焊波紋管截止閥密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

    產品特點

    1、暗桿波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；
    2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
    3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
    4、雙重密封，性能更可靠；
    5、可滿足各種工程需要。

    技術規范

    結構形式 BB-BG-OS Y
    驅動方式 手動
    電動
    設計標準 GB12235
    結構長度 GB12221
    連接法蘭 GB9113、JB/T79、HG20596
    試驗和檢驗 JB/T 9092、GB/T13927

    性能規范

    公稱壓力 （MPa） 殼體試驗壓力 （MPa） 密封試驗壓力 (MPa) 適用溫度 (℃)
    1.6 2.4 1.76
    ≤350℃
    2.5 3.75 2.75
    4.0 6.0 4.4
    6.4 9.6 7.04

    產品用途

    工業 電站
    廢氣凈化廠 天然氣
    真空裝置 氨
    熱水 冷凍系統
    加熱設備 蒸汽系統

    主要零部件材質

    序號 名稱 材質
    1 閥體 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    2 閥瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    3 軸銷 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    4 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    5 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
    6 墊片 柔性石墨+不銹鋼、PTFE
    7 閥蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    8 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    10 填料 柔性石墨
    11 填料壓蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    12 閥桿螺母 銅合金
    13 手輪 WCB、QT400-18

    外形結構圖



    主要外形尺寸PN16

    型號 WJ61H-16
    壓力等級 PN16
    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620

    主要外形尺寸PN25

    型號 WJ61H-25
    壓力等級 PN25
    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690

    主要外形尺寸PN40

    型號 WJ61H-40
    壓力等級 PN40
    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790


    聲明：【W(wǎng)J61H對焊波紋管截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WJ61H對焊波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
