QJH高壓球芯截止閥

您的位置：閥門 - 截止閥 - QJH高壓球芯截止閥 更新時間：2024-09-03 09:09:49

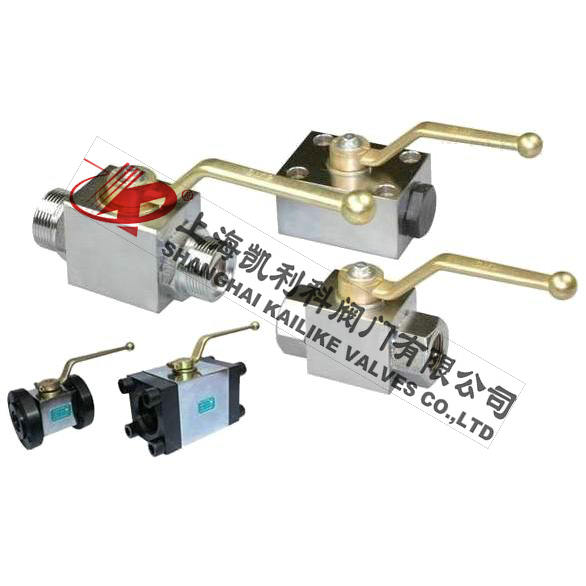

QJH高壓球芯截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：QJH高壓球芯截止閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，采用球心結構具有流阻損失小，密封性能...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    QJH高壓球芯截止閥QJH高壓球芯截止閥

    QJH高壓球芯截止閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，采用球心結構具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。 適用介質:液壓油、水一乙二醇、其它混合液體。

    產品名稱： 高壓球芯截止閥 產品型號： QJH
    公稱通徑： DN6～DN80 結構形式： 截止式
    公稱壓力： 31.5MPa～50.0MPa 連接方式： 板式、法蘭式、內螺紋、外螺紋
    適用溫度： -29ºC～+80ºC 驅動方式： 手輪
    閥體材質： 碳鋼、鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    QJH高壓球芯截止閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，采用球心結構具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。 適用介質:液壓油、水一乙二醇、其它混合液體。
    圖形符號

    型號說明

    ① 系列代號Series Code：QJH系列球心截止閥
    ② 壓力等級Pressure Grade：H-32MPa
    ③ 公稱通徑Nominal Path：6、10、15、20、25、32、40、50、65、80mm
    ④ 連接形式Joint Model：B-板式、F-法蘭式、NL-內螺紋連接、WL-外螺紋連接

    板式高壓球芯截止閥


    型號 A B C L1 L2 L3 L4 L5 L6 H N d1 d2
    QJH-10B 80 54 42 60 45 11 13 105 33 38 62 Ф8.5 Ф9
    QJH-15B 92 58 44 56 52 6 18 147 39 42 77 Ф8.5 Ф14
    QJH-20B 108 70 52 70 60 8.5 21.5 185 45 50 90 Ф11 Ф18
    QJH-25B 125 75 60 80 72 11 20 185 54.5 55 99 Ф11 Ф24
    QJH-32B 152 98 71 120 90 19 16 240 69.5 75 111 Ф13 Ф30
    QJH-40B 185 120 93 150 110 23 20 240 80 90 129 Ф17 Ф38

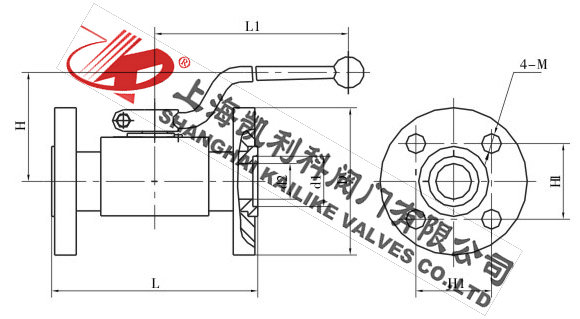

    法蘭式高壓球芯截止閥


    型號 L L1 H H1 D d1 d2 M
    QJH-10F 103 105 44 36 Ф68 Ф22 Ф10 M10
    QJH-15F 113 147 46 40 Ф75 Ф24 Ф15 M10
    QJH-20F 117 185 48 42 Ф78 Ф30 Ф20 M10
    QJH-25F 133 185 56 56 Ф100 Ф35 Ф23 M12
    QJH-32F 145 240 63 62 Ф110 Ф45 Ф32 M12
    QJH-40F 175 240 74 73 Ф130 Ф50 Ф38 M16

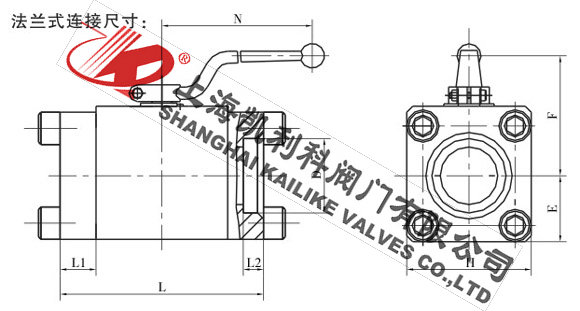

    法蘭式高壓球芯截止閥


    型號 D L L1 L2 H F E N
    QJH-50F1 Ф62 170 30 17 104 118 55 240
    QJH-65F1 Ф77 220 45 22 126 132 67 —
    QJH-80F1 Ф91 240 45 25 139 142 75 —

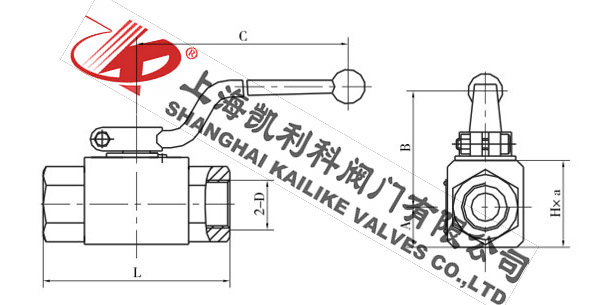

    內螺紋高壓球芯截止閥


    型號 A B C L H×a 2-D
    QJH-06NL 13.5 27 105 67 33×26 M16×1.5
    QJH-10NL 16 40 105 76 36×32 M18×1.5
    QJH-15NL 19 45 147 88 45×38 M27×2
    QJH-20NL 25 46 185 100 55×48 M33×2
    QJH-25NL 28.5 59 185 116 64×57 M42×2
    QJH-32NL 37.5 74 240 130 84×75 M48×2
    QJH-40NL 42.5 88 240 140 95×85 M60×2

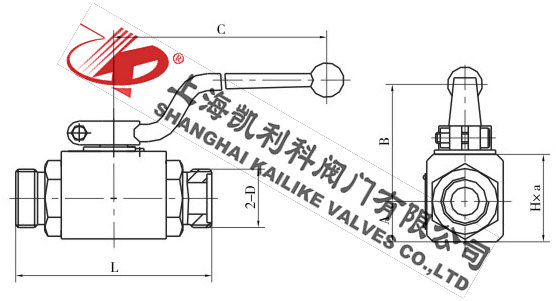

    外螺紋高壓球芯截止閥


    型號 A B C L H×a 2-D
    QJH-06WL 13.5 27 105 71 33×26 M16×1.5
    QJH-10WL 16 40 105 86 36×32 M22×1.5
    QJH-1WNL 19 45 147 96 45×38 M30×1.5
    QJH-20WL 25 46 185 112 55×48 M36×2
    QJH-25WL 28.5 59 185 122 64×57 M42×2
    QJH-32WL 37.5 74 240 145 84×75 M52×2
    QJH-40WL 42.5 88 240 163 95×85 M60×2


    聲明：【QJH高壓球芯截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QJH高壓球芯截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
