J15W,J45W銅質截止閥

您的位置：閥門 - 截止閥 - J15W,J45W銅質截止閥 更新時間：2024-09-03 09:09:40
J15W,J45W銅質截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：J15W/J45W銅質截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。銅質截止閥只適用于全開和全關，一...

    • 產品描述
    • 在線詢價
    • 技術咨詢

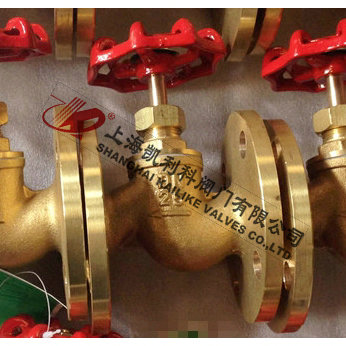

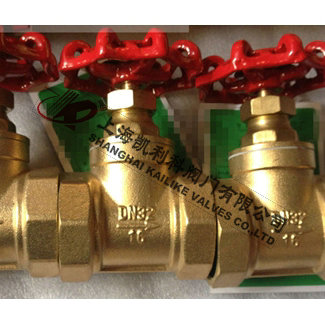

    J15W,J45W銅質截止閥J15W,J45W銅質截止閥

    J15W/J45W銅質截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。銅質截止閥只適用于全開和全關，一般不用來調節流量，允許臨時作調節和節流。廣泛用于石油、化工、制藥、化肥、電力、城建、水處理行業等各種工況的管路上，作為切斷或接通管路介質。

    產品名稱： 銅質截止閥 產品型號： J15W/Z45W
    公稱通徑： DN15～DN150 結構形式： 截止式
    公稱壓力： 1.0Mpa～1.6Mpa 連接方式： 法蘭、內螺紋
    適用溫度： -20ºC～+150ºC 驅動方式： 手輪
    閥體材質： 黃銅 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J15W/J45W銅質截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。銅截止閥只適用于全開和全關，一般不用來調節流量，允許臨時作調節和節流。廣泛用于石油、化工、制藥、化肥、電力、城建、水處理行業等各種工況的管路上，作為切斷或接通管路介質。

    產品特點

    1、結構簡單，制造和維修比較方便
    2、工作行程小，啟閉時間短
    3、密封性好，密封面間磨擦力小，壽命較長

    主要零件材料

    零件 名稱 閥體、閥蓋、閥瓣 密封圈 閥桿 填料 墊片
    材料 黃銅 黃銅 銅/不銹鋼 石墨 聚四氟乙烯

    主要性能規范

    公稱壓力 (MPa) 試驗壓力PS(MPa) 工作壓力Ps 工作溫度℃ 適用介質
    殼體 密封
    1.6 2.4 1.76 1.6 ≤200 油類
    硝酸類腐蝕性介質

    外形結構圖

    主要外形尺寸

    DN SIZE L B H D
    8 1/4 40 10.5 61 45
    10 3/8 40 10.5 61 45
    15 1/2 46 17 72.5 60
    20 3/4 54 17 72.5 60
    25 1 67 22 86 72
    32 11/4 77 27 97 80
    40 11/2 83 34 116.5 100
    50 2 104 43 132.5 110
    65 21/2 170.5 65 197 178
    80 3 245 80 277 200
    100 4 270.5 100 316 240

    外形結構圖

    主要外形尺寸

    公稱通徑
    DN    		 管螺紋 G 尺寸 重量Kg
    L L1 S H H1 Do
    15 1/2 90 14 32 109 117 55 0.9
    20 3/4 100 16 36 109 117 55 1.1
    25 1 120 18 46 132 142 80 1.8
    32 1 1/4 140 20 55 156 168 100 2.5
    40 1 1/2 170 22 65 167 182 100 3.7
    50 2 200 24 80 182 200 120 5.5
    65 2 1/2 260 26 95 200 223 146 9.3

    外形結構圖

    主要外形尺寸

    公稱壓力 PN(Mpa) 公稱通徑 DN 尺 寸 重量Kg
    L D D1 D2 D6 b Do H H1 Z-фd
    1.6 15 130 95 65 45 - 14 75 110 119 4-ф14 2
    20 150 110 75 55 - 14 75 110 120 4-ф14 3
    25 160 115 85 65 - 14 75 116 126 4-ф14 4
    32 180 135 100 78 - 15 120 143 160 4-ф18 6.1
    40 200 145 110 85 - 16 120 147 168 4-ф18 8.2
    50 230 160 125 100 - 16 160 172 194 4-ф18 11
    65 290 180 145 120 - 18 - - - 4-ф18 28
    80 310 195 160 135 - 20 - - - 8-ф18 34
    100 350 210 180 155 - 20 - - - 8-ф18 43
    125 400 245 210 185 - 22 - - - 8-ф18 70
    150 480 280 240 210 -- 24 - - - 12-ф23 95


    聲明：【J15W,J45W銅質截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J15W,J45W銅質截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
