BZ41H不銹鋼保溫閘閥

您的位置：閥門 - 閘閥 - BZ41H不銹鋼保溫閘閥 更新時間：2024-09-03 09:09:59

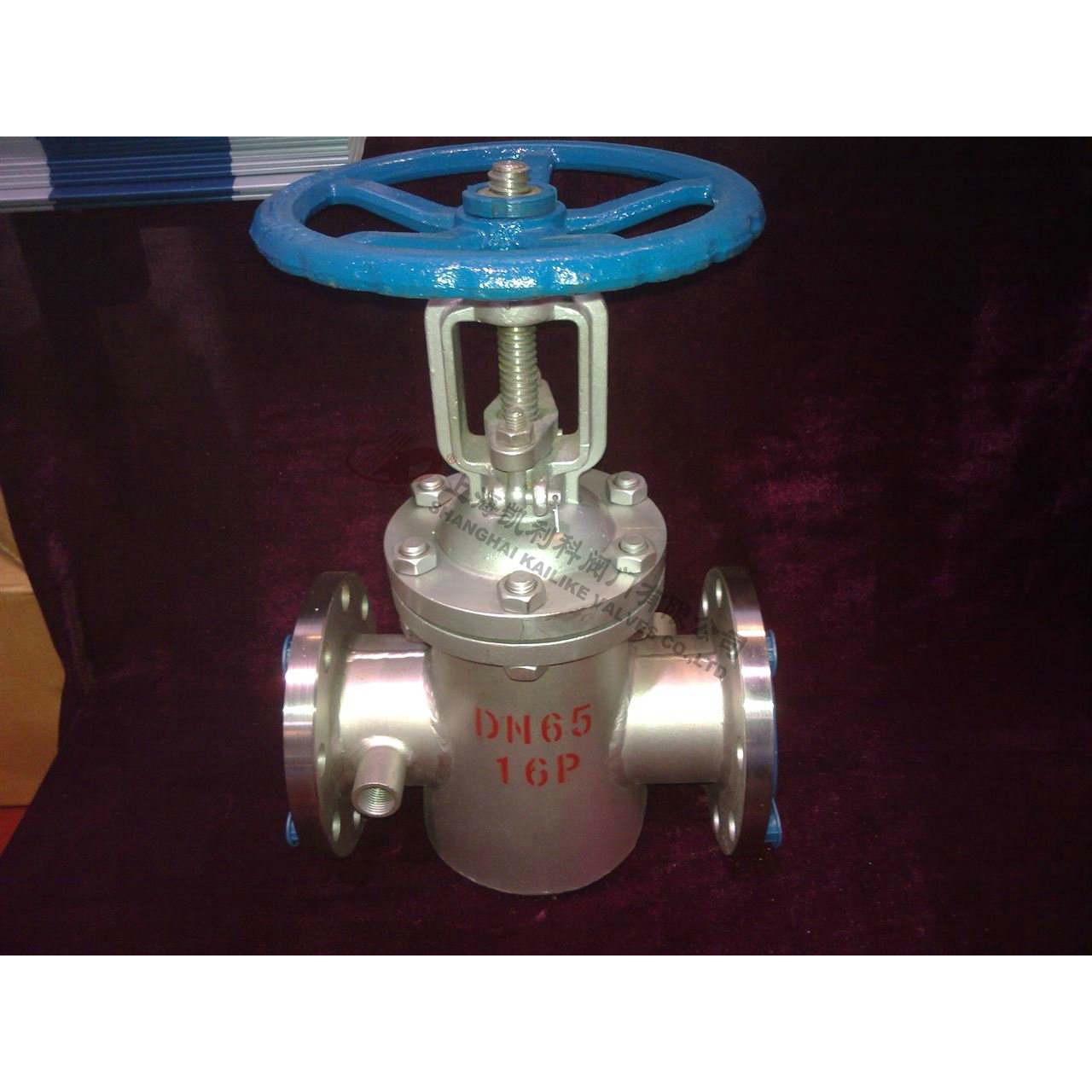

BZ41H不銹鋼保溫閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：BZ41H不銹鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，適用于公稱壓力PN1.6~6.4MPa（國標）150LB~300LB-600LB（美標）工作溫度-29...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    BZ41H不銹鋼保溫閘閥BZ41H不銹鋼保溫閘閥

    BZ41H不銹鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，適用于公稱壓力PN1.6~6.4MPa（國標）150LB~300LB-600LB（美標）工作溫度-29~425℃（碳鋼）、-40~500℃（不銹鋼）的管路上作啟閉用。該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

    產品名稱： 不銹鋼保溫閘閥 產品型號： BZ41H
    公稱通徑： DN40～DN300 結構形式： 閘板式
    公稱壓力： 1.6Mpa～6.4Mpa/150LB-300LB-600LB 連接方式： 法蘭
    適用溫度： -20ºC～+150ºC～425ºC～550ºC 驅動方式： 手動、傘齒輪、電動、氣動、液動
    閥體材質： 鍛鋼、鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、導熱油、濾清、易結晶物 生產廠家： 上海凱利科閥門有限公司

    產品說明

    BZ41H不銹鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，適用于公稱壓力PN1.6~6.4MPa（國標）150LB~300LB-600LB（美標）工作溫度-29~425℃（碳鋼）、-40~500℃（不銹鋼）的管路上作啟閉用。該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

    標準規范

    設計制造 結構長度 連接法蘭 壓力溫度等級 試驗與檢驗
    GB12234 -89
    API600    		 GB12221-89 ANSI B16.5
    GB9112～9131
    JB/T74～90
    JB/T79-94
    SH3006
    HG20615～20635    		 GB9131
    ANSI B16.34    		 JB/T 9092
    GB13927
    API598


    產品特點

    1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
    2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
    3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

    性能規范

    型號 公稱壓力 試驗壓力(MPa) 工作溫度℃ 適用介質
    強度(水)(MPa) 密封(水)(MPa) 低壓密封(空氣)(MPa)
    BZ41H-16C
    BZ41W-16P(R)    		 1.6 2.4 1.8 0.6 ≤425 酸、堿、濾清類
    BZ41H-25C
    BZ41W-25P(R)    		 2.5 3.8 2.8 0.6 ≤550 酸、堿、濾清類
    BZ41H-40C
    BZ41W-40P(R)    		 4.0 6.0 4.4 0.6 ≤450 酸、堿、濾清類
    BZ41H-64C
    BZ41W-64P(R)    		 6.4 9.6 7.0 0.6 ≤300 酸、堿、濾清類

    主要零件材料

    零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
    閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    閘板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
    閥桿 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
    填料 石墨+304 石墨+304 石墨+304 石墨+304 石墨Graphite
    墊片 石墨+304
    Graphite+304    		 石墨+304
    Graphite+304    		 石墨+304
    Graphite+304    		 石墨+304
    Graphite+304    		 石墨+304
    Graphite+304
    壓蓋 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    外形結構圖

    主要外形尺寸和連接尺寸

    型號 壓力 公稱通徑
    DN    		 尺寸
    L D D1 D2 b z-d H D0
    BZ41H-16C
    BZ41W-16P
    BZ41W-16R    		 1.6 40 200 160 125 100 18-3 4-18 310 200
    50 250 180 145 120 18-3 4-18 358 240
    65 265 195 160 135 20-3 8-18 373 240
    80 280 215 180 155 20-3 8-18 435 280
    100 300 245 210 185 22-3 8-18 500 300
    125 325 280 240 210 24-3 8-23 614 320
    150 350 335 295 265 26-3 12-23 674 360
    200 400 405 355 320 30-3 12-25 818 400
    250 450 460 410 375 30-4 12-25 969 450
    300 500 520 470 435 34-4 16-25 1145 560
    BZ41H-25C
    BZ41W-25P
    BZ41W-25R    		 2.5 40 200 160 125 100 20-3 4-18 358 240
    50 250 180 145 120 22-3 8-18 373 240
    65 265 195 160 135 22-3 8-18 435 280
    80 280 230 190 160 24-3 8-18 500 300
    100 300 270 220 188 28-3 8-15 614 320
    125 325 300 250 218 30-3 8-25 674 360
    150 350 360 310 278 34-3 12-25 818 400
    200 400 425 370 332 36-3 12-30 969 450
    250 450 485 430 390 40-4 12-30 1145 560
    300 500 550 490 448 40-4 16-34 1145 640


    聲明：【BZ41H不銹鋼保溫閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BZ41H不銹鋼保溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
