Z41T,Z45T鑄鐵法蘭閘閥

您的位置：閥門 - 閘閥 - Z41T,Z45T鑄鐵法蘭閘閥 更新時間：2024-09-03 09:09:58
Z41T,Z45T鑄鐵法蘭閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Z41T/Z45T鑄鐵法蘭閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 可適用于水、蒸汽、油品等多...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Z41T,Z45T鑄鐵法蘭閘閥Z41T,Z45T鑄鐵法蘭閘閥

    Z41T/Z45T鑄鐵法蘭閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 可適用于水、蒸汽、油品等多種介質。 驅動方式 手動、傘齒輪傳動及電動。

    產品名稱： 鑄鐵法蘭閘閥 產品型號： Z41H、Z45H
    公稱通徑： DN40～DN1200 結構形式： 閘板式
    公稱壓力： 1.0MPa-1.6MPa 連接方式： 法蘭
    適用溫度： -20ºC～+200ºC 驅動方式： 手動、傘齒輪、電動、氣動、液動
    閥體材質： HT200、HT250、鑄鐵 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Z41T/Z45T鑄鐵法蘭閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 可適用于水、蒸汽、油品等多種介質。 驅動方式 手動、傘齒輪傳動及電動。

    Z41T主要技術參數

    型號 公稱壓力MPa 試驗壓力MPa 工作
    溫度    		 使用
    介質
    強度 密封（液） 低壓密封（氣）
    Z41T-10 1.0 1.5 1.1 0.6 ≤200℃ 水、蒸汽

    Z41T主要零件材料

    型號 閥體 閥蓋 閘板 閥桿螺母 閥桿 填料
    Z41T-10 灰鑄鐵 灰鑄鐵 銅 不銹鋼 油浸石棉盤根

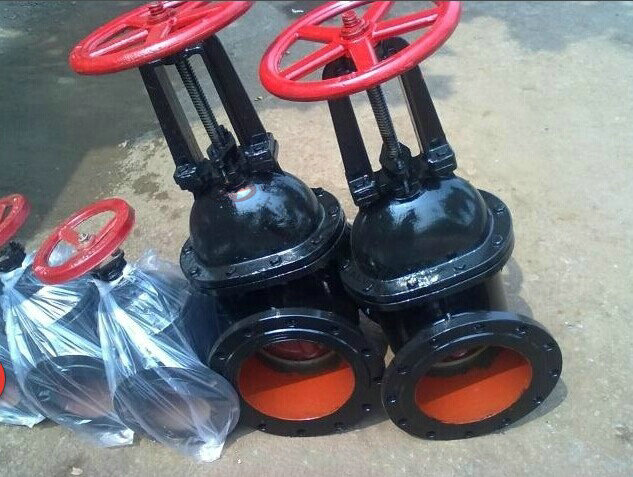

    Z41T外形結構圖

    Z41T主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定）

    口徑
    DN(mm)    		 Z41T-10
    L D H H1 D0
    40 165 145 250 295 160
    50 180 160 270 325 180
    65 195 180 300 380 180
    80 210 195 330 420 200
    100 230 215 410 520 200
    125 255 245 470 610 240
    150 280 280 550 710 240
    200 330 335 700 915 320
    250 380 390 830 1095 320
    300 420 445 960 1275 400
    350 450 500 1130 1500 400
    400 480 565 1345 1760 500
    450 510 615 1450 1920 500
    500 540 670 1650 2170 720
    600 600 780 - - -
    700 660 895
    800 720 1010
    900 780 1110
    1000 840 1220
    1200 960 1450 - - -

    Z45T主要技術參數

    型號 公稱壓力MPa 試驗壓力MPa 工作溫度 使用介質
    密封 強度
    Z45T-10 1.0 1.1 1.5 ≤100-200℃ 水、蒸汽、油

    Z45T主要零件材料

    型號 閥體、閥蓋、閘板 密封圈 閥桿 填料
    Z45T-10 灰鑄鐵、球墨鑄鐵 不銹鋼 碳鋼、不銹鋼 浸油石棉盤根

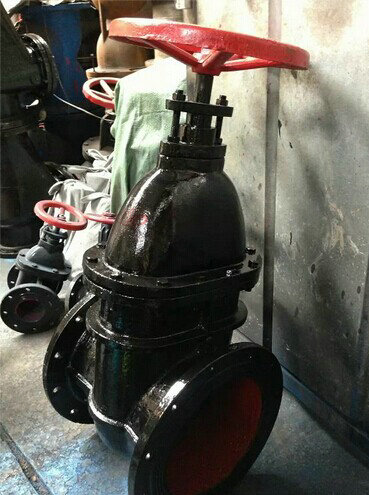

    Z45T外形結構圖

    Z45T主要外形尺寸

    口徑DN（mm) Z45T-10
    L D H D0
    40 165 145 300 160
    50 180 160 300 180
    65 195 180 340 180
    80 210 195 360 200
    100 230 215 400 200
    125 255 245 500 240
    150 280 280 550 240
    200 330 335 620 320


    聲明：【Z41T,Z45T鑄鐵法蘭閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41T,Z45T鑄鐵法蘭閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
