Q41F三片式法蘭球閥

您的位置：閥門 - 球閥 - Q41F三片式法蘭球閥 更新時間：2024-09-03 09:09:51
Q41F三片式法蘭球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q41F三片式法蘭球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷...

    • 產品描述
    • 在線詢價
    • 技術咨詢

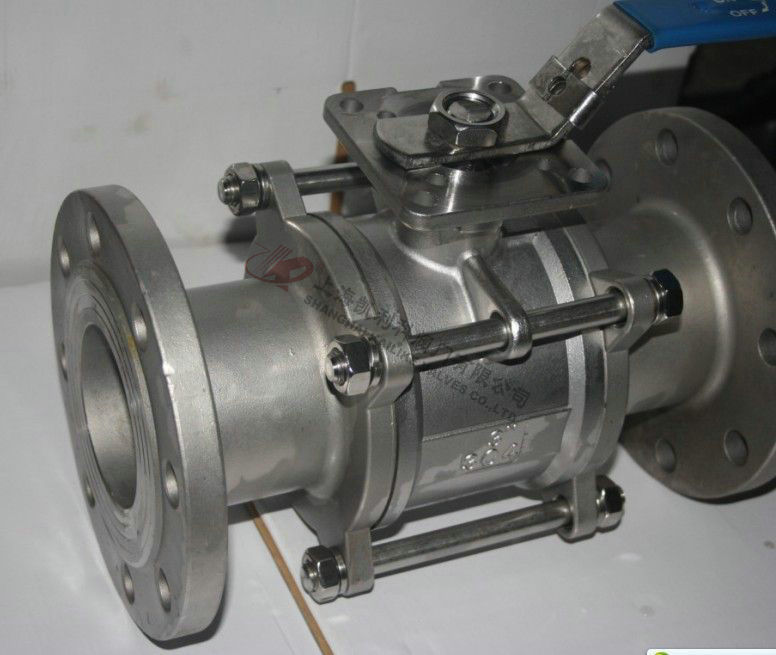

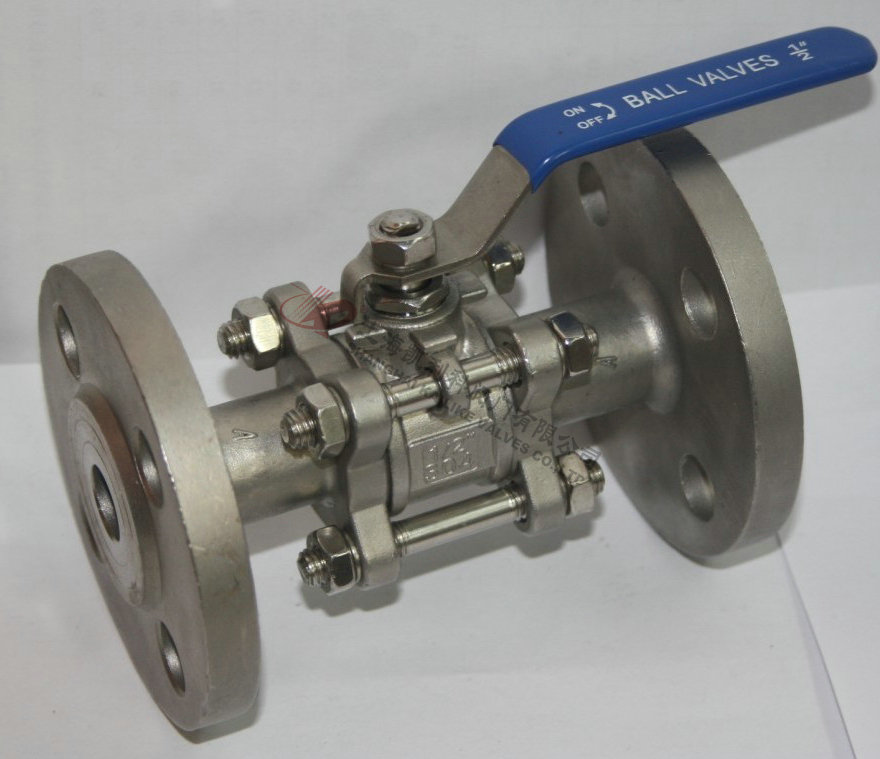

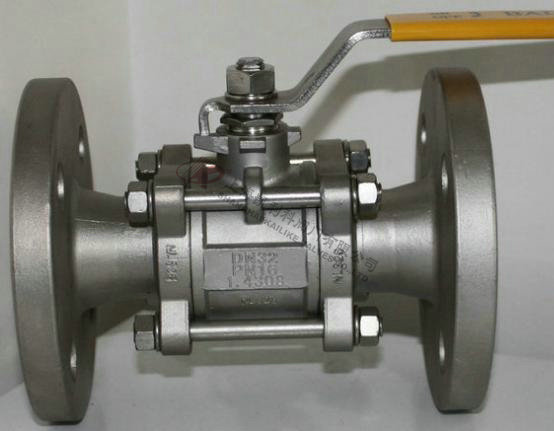

    Q41F三片式法蘭球閥Q41F三片式法蘭球閥

    Q41F三片式法蘭球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    產品名稱： 三片式法蘭球閥 產品型號： Q41F
    公稱通徑： DN6～DN100 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa（W.O.G） 連接方式： 法蘭
    適用溫度： -20～232℃～350℃ 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣及某些腐蝕性液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q41F三片式法蘭球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    執行標準

    設計規范：GB/T 12237
    結構長度：GB/T 12221
    連接法蘭：JB/T 79,HG20592,GB9113,ANSI
    試驗與檢驗：JB/T 9092,GB/T13927
    壓力-溫度：GB/T 9131
    產品標識：GB/T 12220

    產品特征。

    公稱壓力 1.6-6.4MPa
    適用穩定范圍 -20～232℃～350℃
    適用介質 水、油、氣及某些腐蝕性液體（W。O。G）
    對焊標準(BW) GB12224.ANSIB16.25

    主要零件材料

    零件名稱 材質
    不銹鋼 碳鋼
    螺栓 不銹鋼SS304 碳鋼
    彈簧墊圈 不銹鋼SS304 不銹鋼SS304
    螺母 不銹鋼SS304 碳鋼
    閥蓋 不銹鋼CF8/CF8M 碳鋼WCB
    閥體 不銹鋼CF8/CF8M 碳鋼WCB
    球體 不銹鋼CF8 不銹鋼CF8
    密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    閥桿 不銹鋼SS316 不銹鋼SS304
    填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    壓緊螺母 不銹鋼SS316 不銹鋼SS304
    彈簧墊圈 不銹鋼SS304 不銹鋼SS304
    螺母 不銹鋼SS304 不銹鋼SS304
    手柄 不銹鋼SS304 不銹鋼SS304

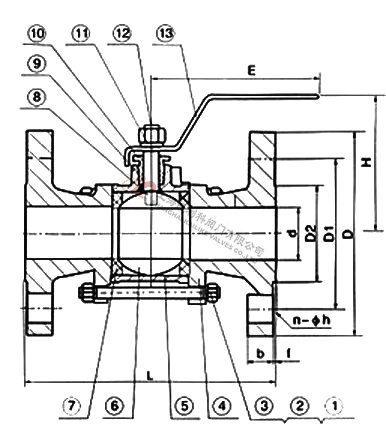

    外形結構圖

    主要連接尺寸及重量

    SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
    d 15 20 25 32 38 50 65 76 100
    L 130 150 160 180 200 230 290 310 350
    D 95 105 115 135 145 160 180 195 230
    D1 65 75 85 100 110 125 145 160 190
    D2 45 55 65 78 85 100 120 135 160
    b 14 16 16 18 18 20 22 24 24
    f 2 2 2 3 3 3 3 3 3
    H 75 95 90 110 130 140 170 180 250
    w 130 140 140 170 200 220 350 350 550
    n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22


    聲明：【Q41F三片式法蘭球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F三片式法蘭球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
