Q61F三片式焊接球閥

您的位置：閥門 - 球閥 - Q61F三片式焊接球閥 更新時間：2024-09-03 09:09:52
Q61F三片式焊接球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q61F三片式焊接球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷...

    • 產品描述
    • 在線詢價
    • 技術咨詢

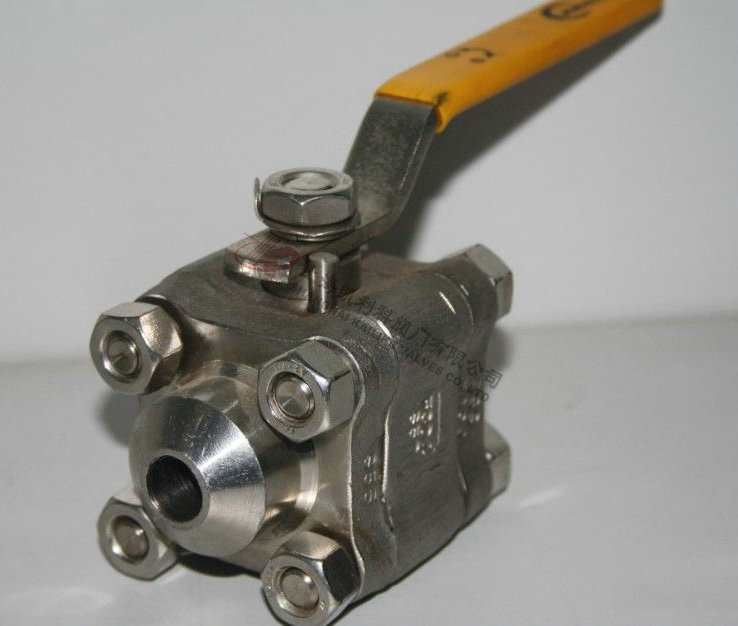

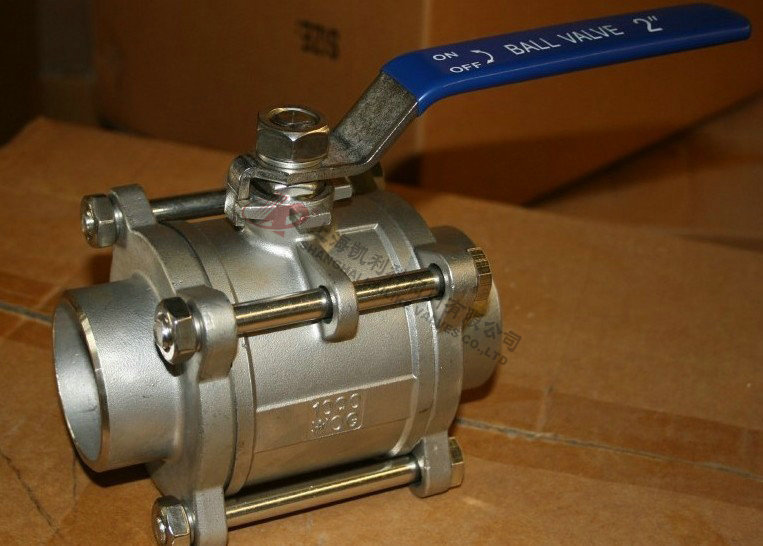

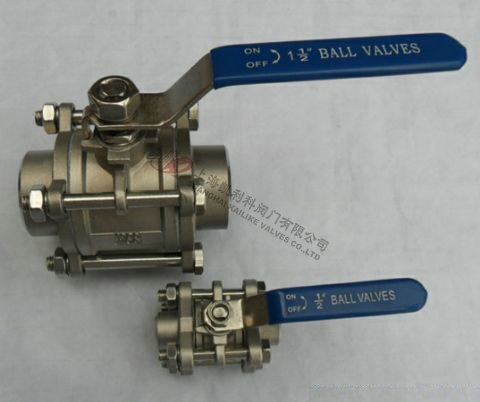

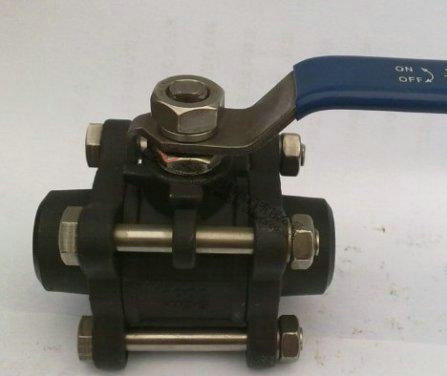

    Q61F三片式焊接球閥Q61F三片式焊接球閥

    Q61F三片式焊接球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    產品名稱： 三片式焊接球閥 產品型號： Q61F
    公稱通徑： DN6～DN100 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa（W.O.G） 連接方式： 焊接
    適用溫度： -20～232℃～350℃ 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣及某些腐蝕性液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q61F三片式焊接球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    產品特點

    1由三部分組成，便于后期維護與更換。
    2先進的硅溶膠工藝，結構合理、造型美觀。
    3閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
    4閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。

    產品特征

    公稱壓力 1.6-6.4MPa
    適用穩定范圍 -20～232℃～350℃
    適用介質 水、油、氣及某些腐蝕性液體（W。O。G）
    對焊標準(BW) GB12224.ANSIB16.25

    主要零件材料

    零件名稱 材質
    閥體 不銹鋼CF8M 碳鋼WCB
    密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    閥蓋 不銹鋼CF8M 碳鋼WCB
    球體 不銹鋼SS316 不銹鋼SS304
    閥桿 不銹鋼SS316 不銹鋼SS316
    螺母 不銹鋼SS304 不銹鋼SS304
    墊圈 不銹鋼SS304 不銹鋼SS304
    手柄套 塑料 塑料
    手柄 不銹鋼SS304 不銹鋼SS304
    閥桿螺母 不銹鋼SS304 不銹鋼SS304
    填料壓蓋螺母 不銹鋼SS304 不銹鋼SS304
    填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    止推墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    螺栓 不銹鋼SS304 不銹鋼SS304

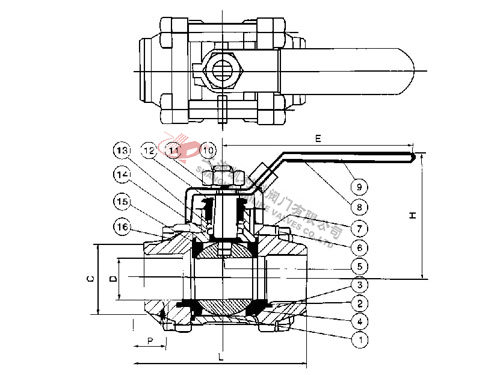

    外形結構圖

    主要連接尺寸及重量

    SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
    D 11.6 12.7 15 20 25 32 38 50 65 80 100
    L 60 60 70 85 95 110 130 150 190 210 268
    H 50 50 130 130 165 165 190 190 250 250 280
    E 100 100 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5


    聲明：【Q61F三片式焊接球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q61F三片式焊接球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
