高平臺三通球閥

您的位置：閥門 - 球閥 - 高平臺三通球閥 更新時間：2024-09-03 09:09:52
高平臺三通球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q14F/Q15F高平臺三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管...

    • 產品描述
    • 在線詢價
    • 技術咨詢

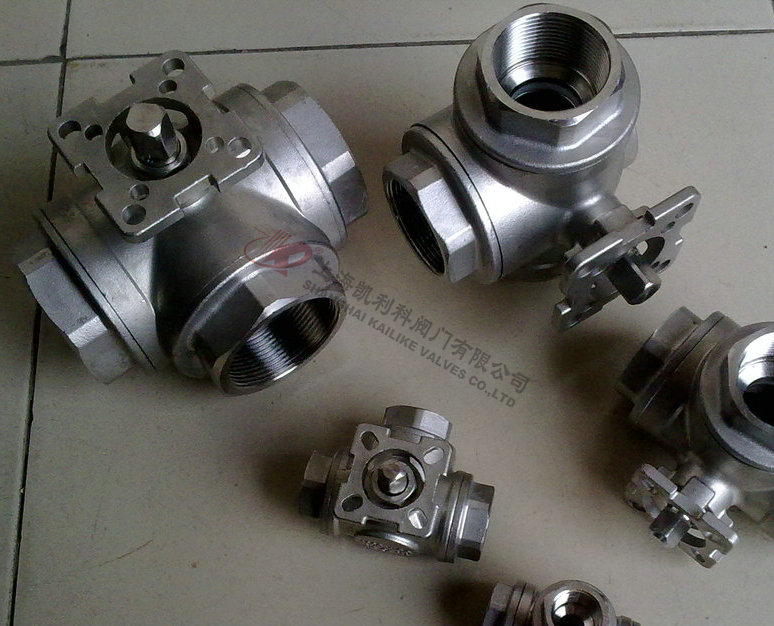

    高平臺三通球閥高平臺三通球閥

    Q14F/Q15F高平臺三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

    產品名稱： 高平臺三通球閥 產品型號： Q14F/Q15F
    公稱通徑： DN15～DN50 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa/1000WOG 連接方式： 法蘭、內螺紋
    適用溫度： ≤350ºC 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q14F/Q15F高平臺三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

    產品特征

    公稱壓力 2.5MPa
    適用穩定范圍 -20～232℃～350℃
    螺紋類型 G.NPT.BSPT.BSP.DIN259/2999
    Q14F型螺紋連接三通不銹鋼球閥適用介質 水、油、氣及某些腐蝕性液體（W。O。G）

    部件材料

    序號 零件名稱 材質
    1 閥體 不銹鋼CF8M/CF8
    2 閥蓋 不銹鋼CF8M/CF8
    3 球 不銹鋼CF8M/CF8
    4 球墊 聚四氟乙烯PTFE
    5 閥桿 不銹鋼CF8M/CF8
    6 填料 聚四氟乙烯PTFE
    7 中口 聚四氟乙烯PTFE
    8 大薄片 聚四氟乙烯PTFE
    9 壓蓋螺母 不銹鋼CF8M/CF8
    10 手柄 不銹鋼CF8M/CF8
    11 流向指示牌 ALUMINUM
    12 華司 不銹鋼CF8
    13 螺帽 不銹鋼CF8
    14 鎖定裝置 不銹鋼CF8
    15 皮套 塑料
    16 盲蓋 不銹鋼CF8M/CF8

    外形結構圖

    選型示意圖

    （Q14F）L型高平臺三通球閥主要尺寸

    SIZE d L H D1 B W1 W2 h 重量WT（g）
    1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
    3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
    1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
    11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
    11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
    2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

    （Q15F）T型高平臺三通球閥主要尺寸

    SIZE d L H D1 B F G W1 W2 h 重量WT（g）
    1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
    3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
    1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
    11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
    11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
    2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650


    聲明：【高平臺三通球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的高平臺三通球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
