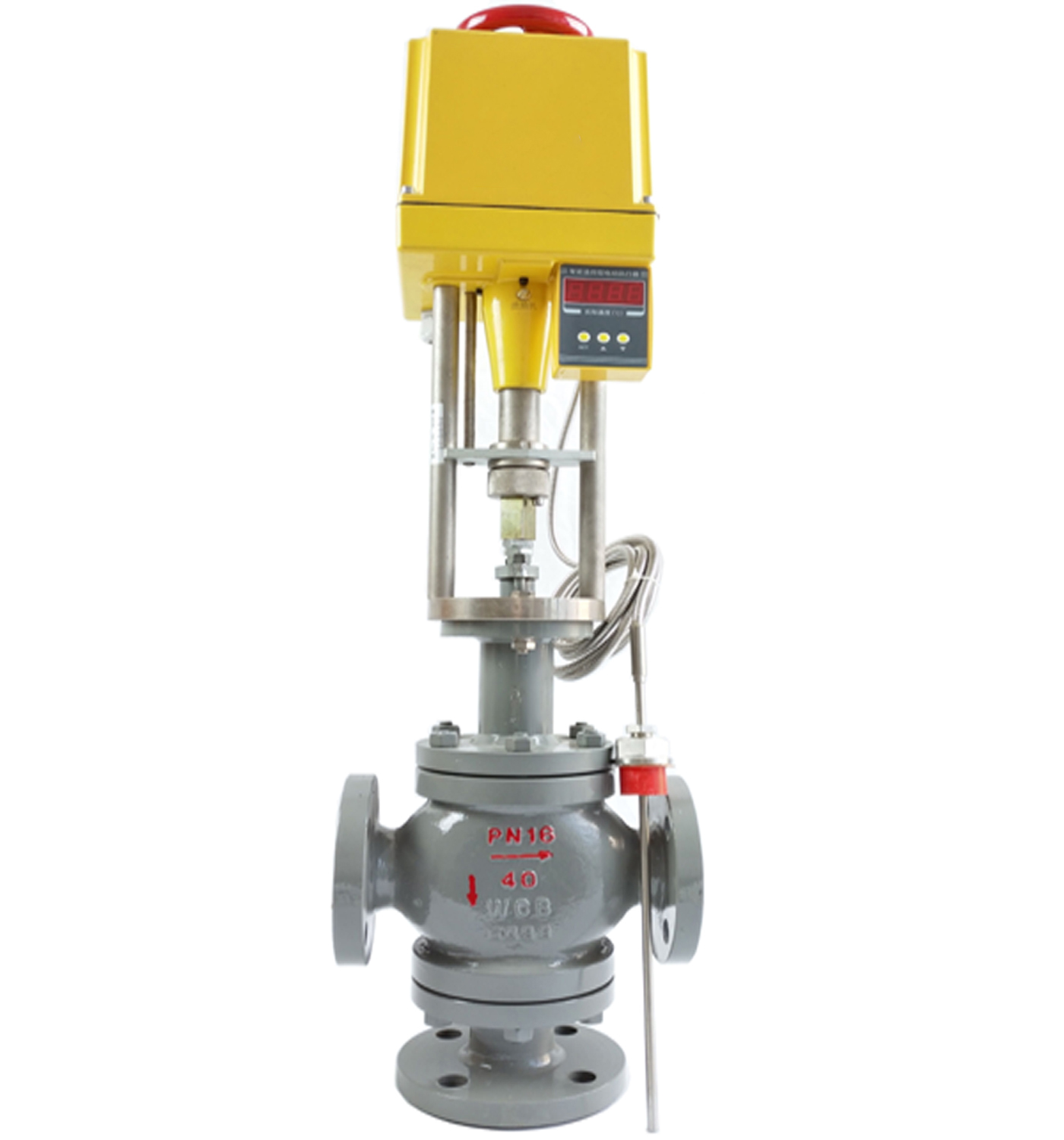

自力式電控溫度三通調節閥

自力式電控溫度三通調節閥

自力式電控溫度三通調節閥 工作原理 設定點的溫度通過溫包傳遞至只能溫控電動執行器，執行器經過與設定的溫度比較后，電動執行機構產生一個軸向冬菇總，帶動閥桿、閥芯產生直線位移，實現閥門的自動調節，從而達到自動控制溫度的目的。設定點溫度可在現場高速設定。 自力式電控溫度調節閥分（ B 型）和（ K 型）兩種： （B型） 加熱調節型 升溫時閥關閉，常用于加熱調節；（K型） 冷卻調節型 升溫時閥打開，常用于冷卻調節。 閥體部分 結構

自力式電控溫度三通調節閥工作原理

設定點的溫度通過溫包傳遞至只能溫控電動執行器，執行器經過與設定的溫度比較后，電動執行機構產生一個軸向冬菇總，帶動閥桿、閥芯產生直線位移，實現閥門的自動調節，從而達到自動控制溫度的目的。設定點溫度可在現場高速設定。

自力式電控溫度調節閥分（B型）和（K型）兩種：（B型）加熱調節型 升溫時閥關閉，常用于加熱調節；（K型）冷卻調節型 升溫時閥打開，常用于冷卻調節。

閥體部分

結構大類：自力式溫控型

閥芯型式：單座、套筒、三通

流量特性：等百分比、直線

控制類型：加熱型  冷卻型

公稱壓力：1.6、4.0、6.4MPa

ANSI150、300

閥門口徑：DN20~200(3/4~8″)

溫度設定范圍：0~350℃

泄漏標準：Ⅳ、Ⅴ、Ⅵ

連接方式：法蘭式、螺紋、焊接

主要零件常用材料

閥體、閥蓋：ZG230~450、ZG1Cr18Ni9、

WCB、CF8、CF8M、CF3M

閥芯、閥座：1Cr18Ni9Ti、304、316、316L

以上+PTFE

填      料：PTFE、柔性石墨

波  紋  管：1Cr18Ni9Ti

墊      片：不銹鋼+柔性石墨

閥      桿：1Cr18Ni9Ti、304、316、2Cr13、

           17-4PH

護      套：不銹鋼

注：特殊要求可提供其它材料。

特殊要求

特殊檢驗；

完全去油、去水管理；

禁銅處理；

特殊接口、配管；

真空條件下使用；

特殊介質（如氧氣）；

使用不銹鋼連接件；

指定涂層顏色；

選型注意事項

溫度控制點建議安裝現場溫度計；

溫控閥前后建議配置壓力表；

確認毛細管長度；

確認控制要求（加熱或冷卻）

規格與技術參數

自力式電控溫度三通調節閥標準型、散熱型、波紋管密封型外形尺寸及重量

注：1）表中重量為標準型PN16數據。

訂貨須知：1.閥門型號或者名稱 2.公稱通徑 3.公稱壓力 4.閥前壓力和閥后壓力 5.介質名稱和溫度范圍 6.閥門材質  7.其它特殊要求
