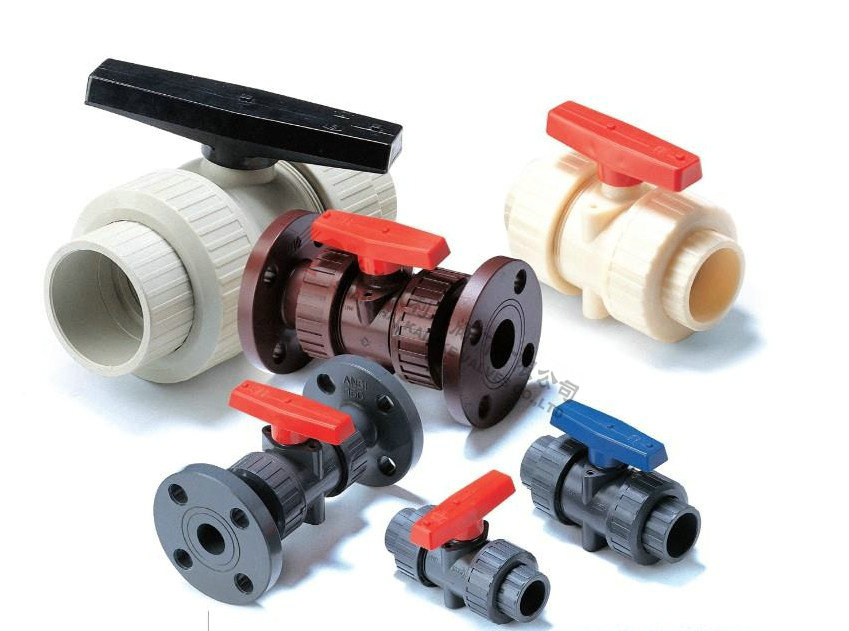

Q41F-10S塑料法蘭球閥

產品名稱：	塑料法蘭球閥	產品型號：	Q41F-10S
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、外螺紋、承插焊
適用溫度：	-20ºC～+180ºC～425ºC～550ºC	驅動方式：	手動、電動、氣動
閥體材質：	PVDF、CPVC、UPVC、PVC、RPP 、ABS	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

Q41F-10S塑料法蘭球閥適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。整體式球閥泄漏點少，強度高，連接式球閥裝拆方便。 球閥的安裝使用： 兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。 順時針?lè)较蛐D(zhuǎn)手柄為關閉，反之為開啟。只可作斷流、通流，不宜有流量調節。 含硬顆粒液體容易使球表面劃傷。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件組裝成型，耐腐蝕性能優良。

零件材質表

NO	名稱	材質
1	閥體	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
2	球	FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS
3	密封圈	PTER、F4
4	內塞	FRPP、PVDF、CPVC、UPVC、PVC、RPP
5	手柄	ABS
6	壓緊螺母	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
7	密封	PTER、F4
8	閥桿	FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS

外形結構圖



主要外形連接尺寸

DN	D1	D				L	d	n				￠				公稱壓力
		HG	JIS	DIN	ANSI			HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	PVDF	RPP
15	95	65	70	65	60	100	14	4	4	4	4	14	15	14	16	1.2	1
20	105	75	75	75	70	120	16	4	4	4	4	14	15	14	16	1.2	1
25	115	85	90	85	80	140	16	4	4	4	4	14	19	14	16	1.2	1
32	135	100				160	16	4				18				1.2	1
40	145	110	105	110	98	165	16	4	4	4	4	18	19	18	16	1.2	1
50	160	125	120	125	120	180	18	4	4	4	4	18	19	18	19	1.2	1
65	180	145	140	145	140	220	22	4	4	4	4	18	19	18	14	1.2	1
80	195	160	150	160	152	250	25	4	8	8	4	18	19	18	14	1.2	1
100	215	160	175	180	190	280	25	8	8	8	8	18	19	18	19	1.2	1
125	245	210	210	210	216	320	30	8	8	8	8	18	23	18	22	1	0.8
150	280	240	240	240	240	360	30	8	8	8	8	23	23	23	22	1	0.8
200	335	295	295	295	298	400	35	8	12	8	8	23	23	23	22	0.8	0.8
250	395	350	355	350	362	500	38	12	12	12	12	23	23	23	22	0.8	0.6
300	455	400	400	400	432	600	40	12	16	12	12	23	25	23	25	0.8	0.5

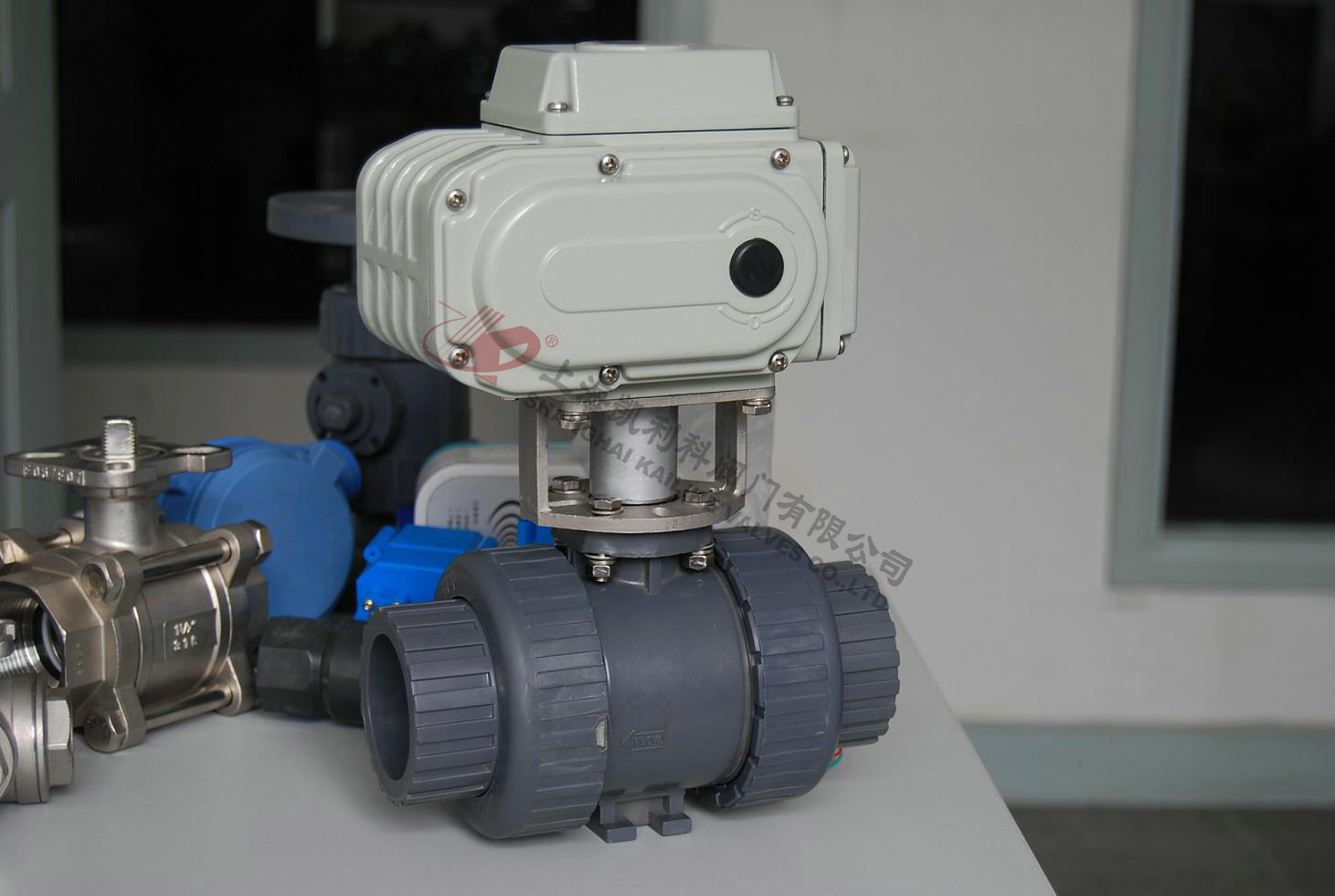

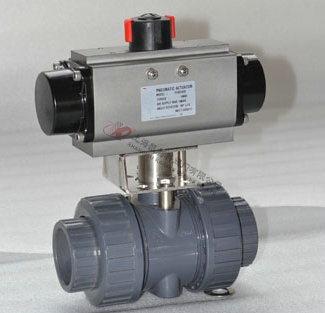

注：可配電動執行器或氣動執行器。
