Q71F對夾式薄型球閥

您的位置:閥門 - 球閥 - Q71F對夾式薄型球閥 更新時間:2024-09-03 09:09:44
Q71F對夾式薄型球閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:Q71F對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該系列產品具有...

    • 產品描述
    • 在線詢價
    • 技術咨詢

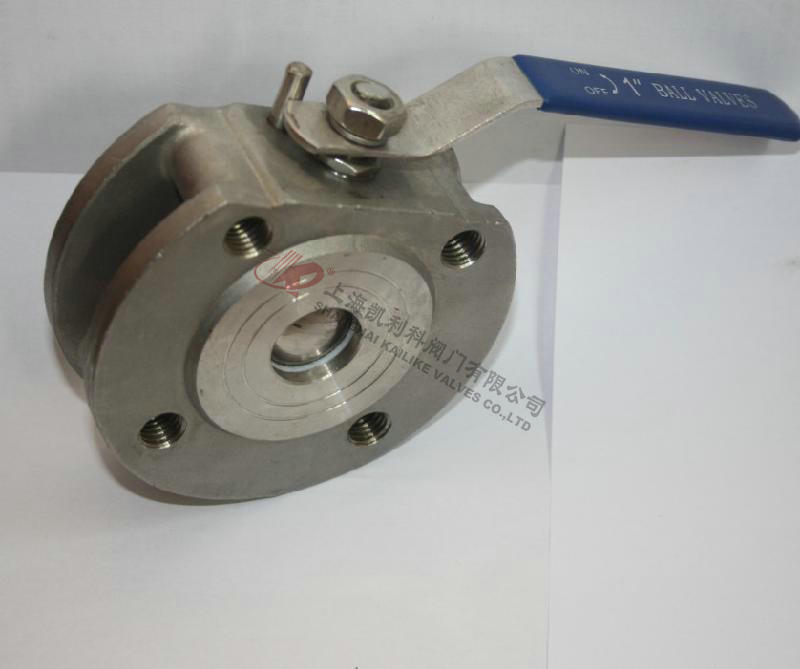

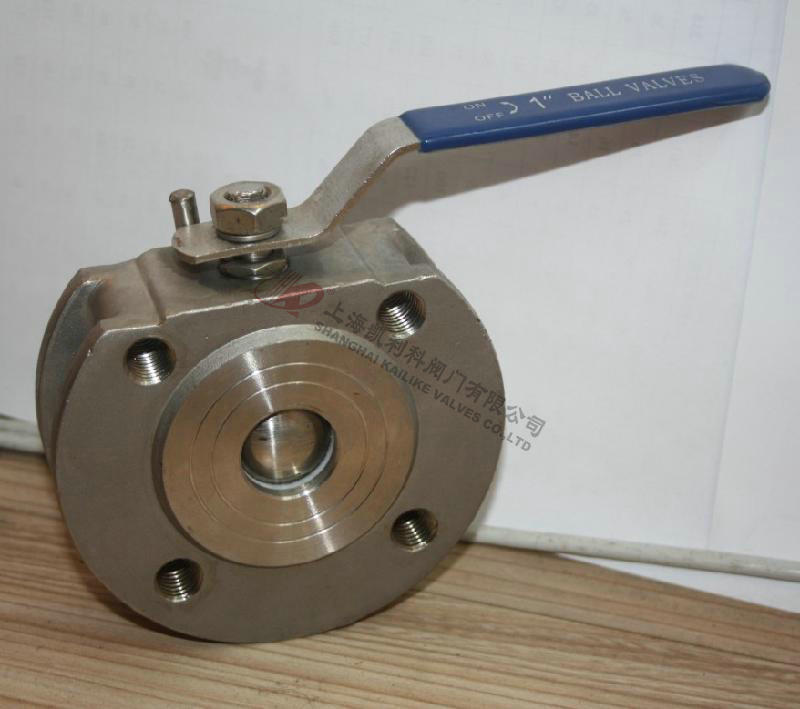

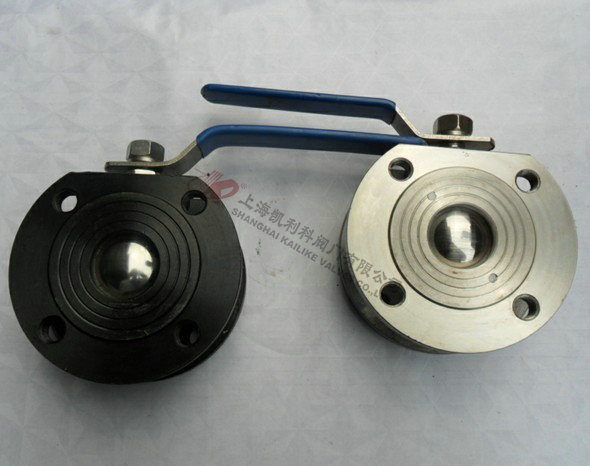

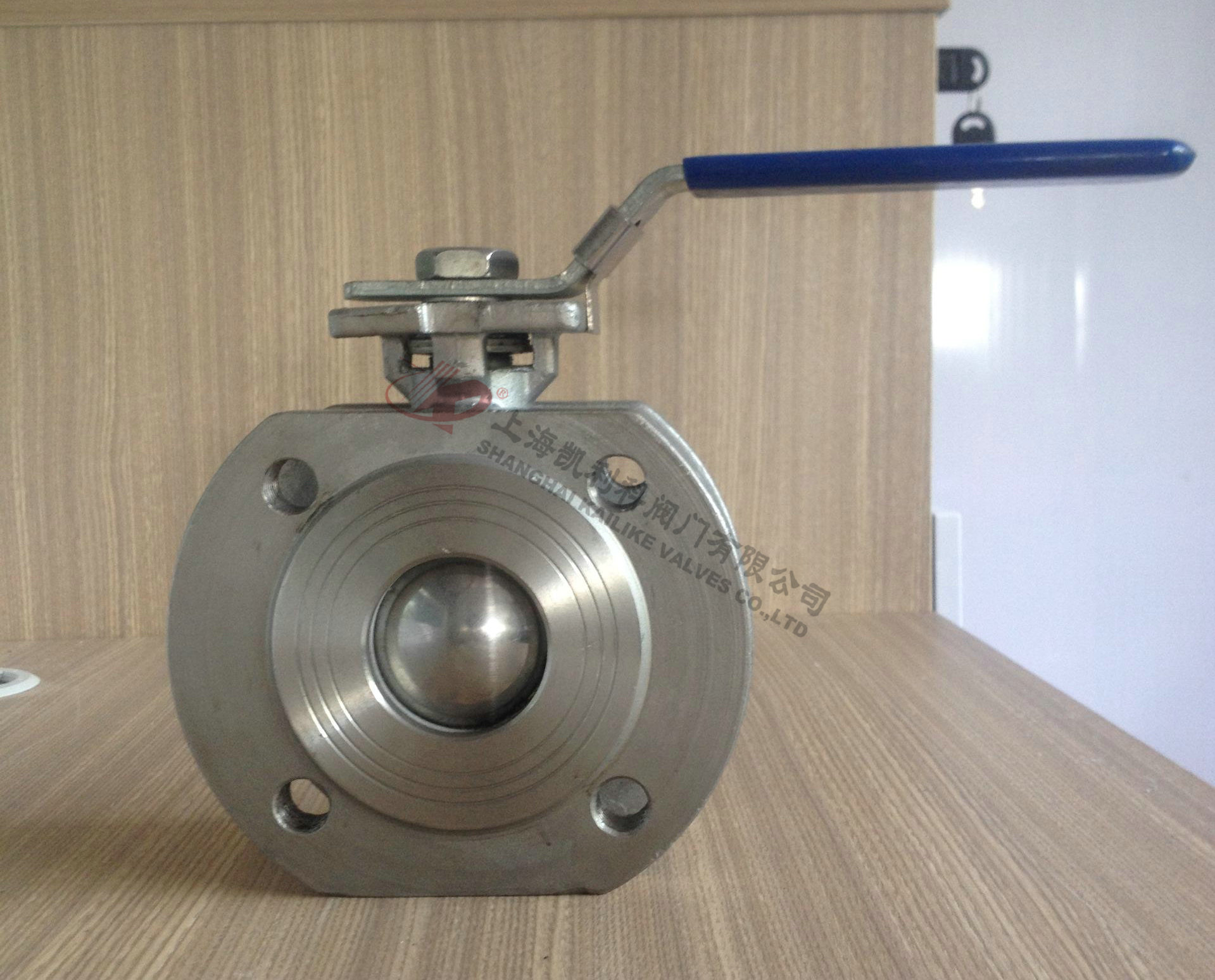

    Q71F對夾式薄型球閥Q71F對夾式薄型球閥

    Q71F對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行調節或切斷控制。

    產品名稱: 對夾式薄型球閥 產品型號: Q71F
    公稱通徑: DN15~DN200 結構形式: 球形
    公稱壓力: 1.6Mpa~4.0Mpa 連接方式: 對夾式
    適用溫度: -20ºC~+180ºC~425ºC~550ºC 驅動方式: 手動、電動、氣動
    閥體材質: 鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、蒸汽、氣體、液體等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    Q71F對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行調節或切斷控制。

    主要閥體材料

    型號 Q71F-16C Q71F-25 Q71F-16P Q71F-25P Q71F-16R Q71F-25R
    工作壓力(MPa) 1.6 2.5 1.6 2.5 1.6 2.5
    適用溫度(℃) ≤150 ≤150
    適用介質 無腐蝕性介質 腐蝕性介質
    材料 閥體、密封瓶帽 WCB CF8 CF3
    閥桿 2CR13 304SS 316SS
    密封圈 PTFE
    填料 PTFE

    外形結構圖



    主要連接尺寸

    口徑(in") 1/2 3/4 1 1 1 / 4 1 1 / 2 2 2 1 / 2 3 4 5 6 8
    d 15 19 23.5 30 36 45 58 67 76 100 125 195
    L 32 38.5 45 55 62 72 95 120 145 200 225 275
    D 95 105 115 135 145 160 180 195 215 245 280 335
    D1 65 75 85 100 110 125 145 160 180 210 240 295
    D2 45 55 65 78 85 100 120 135 155 185 210 265
    H 62 70 79 86 92 102 158 172 187 200 240 278
    E 110 125 135 150 150 180 250 300 350 650 840 1000
    b 14 14 16 16 18 20 22 24 24 26 26 28
    z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
    f 2 2 2 3 3 3 3 3 3 3 3 3






    聲明:【Q71F對夾式薄型球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Q71F對夾式薄型球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
