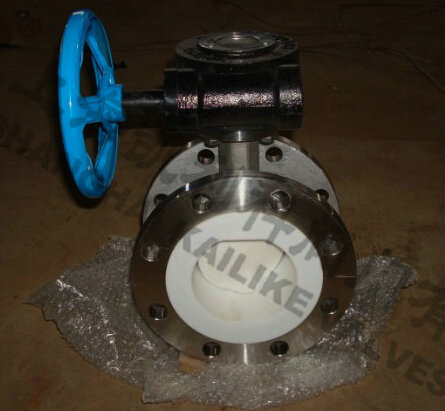

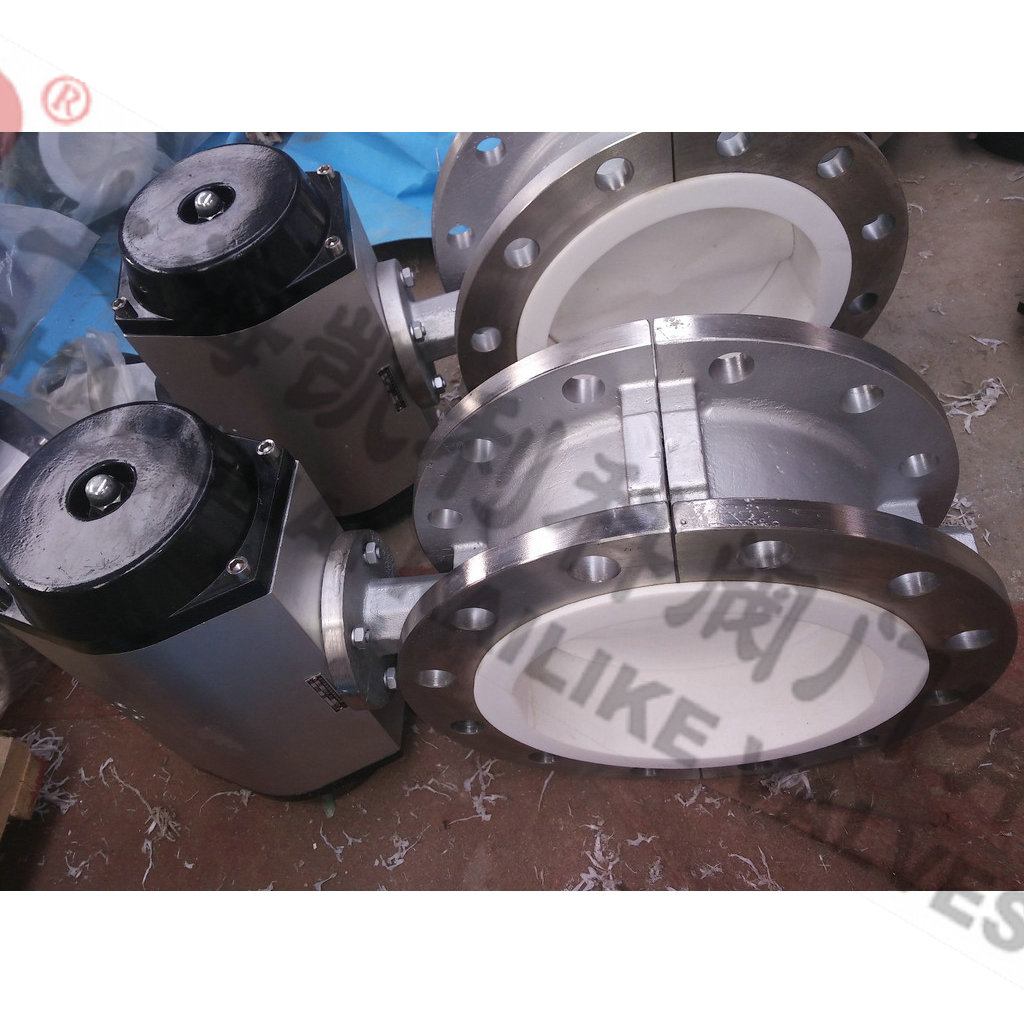

D341F46不銹鋼襯氟軟密封法蘭蝶閥

產品名稱：	不銹鋼襯氟軟密封法蘭蝶閥	產品型號：	D341F46
公稱通徑：	DN40～DN1200	閥座密封：	F4、F46
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾式、法蘭式
適用溫度：	-25ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	強酸、堿、硫酸、王水腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

D341F46不銹鋼襯氟軟密封法蘭蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

產品特點

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。

應用標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

性能規范

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F4
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F4
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

外形結構圖

D341F46不銹鋼襯氟軟密封法蘭蝶閥主要外形尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）		PN1.0MPa
40	3/2	106	145	110	85	3	18	4-φ18
50	2	108	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	4-φ18
100	4	127	215	180	155	3	22	8-φ18
125	5	140	245	210	185	3	24	8-φ18
150	6	140	280	240	210	3	24	8-φ23
200	8	152	335	295	265	3	26	8-φ23
250	10	250	390	350	320	3	28	12-φ23
300	12	270	440	400	368	3	28	12-φ23
350	14	290	500	460	428	4	30	16-φ23
400	16	310	565	515	482	4	32	16-φ25
450	18	330	615	565	532	4	32	20-φ25
500	20	350	680	620	585	4	34	20-φ25
600	24	390	780	725	685	5	36	20-φ30
700	28	430	895	840	800	5	40	24-φ30
800	32	470	1010	950	905	5	44	24-φ34
900	36	510	1110	1050	1005	5	46	28-φ34
1000	40	550	1220	1160	1115	5	50	28-φ34

D341F46不銹鋼襯氟軟密封法蘭蝶閥主要外形尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）		PN1.6MPa
40	3/2	106	145	110	85	3	18	4-φ18
50	2	108	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	8-φ18
100	4	127	215	180	155	3	24	8-φ18
125	5	140	245	210	185	3	26	8-φ18
150	6	140	280	240	210	3	28	8-φ18
200	8	152	335	295	265	3	30	12-φ23
250	10	250	405	355	320	3	32	12-φ25
300	12	270	460	410	375	4	34	12-φ25
350	14	290	520	470	435	4	38	16-φ25
400	16	310	580	525	485	4	40	16-φ30
450	18	330	640	585	545	4	44	20-φ30
500	20	350	705	650	608	4	46	20-φ34
600	24	390	840	770	718	5	54	20-φ41
700	28	430	910	840	788	5	54	24-φ41
800	32	470	1020	950	898	5	54	24-φ41
900	36	510	1120	1050	998	5	54	28-φ41
1000	40	550	1255	1170	1110	5	60	28-φ48




聲明：【D341F46不銹鋼襯氟軟密封法蘭蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D341F46不銹鋼襯氟軟密封法蘭蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
