閥門知識

閘閥

閘閥是作為截止介質運用，在全開時整個流通直通，此時介質的運轉的壓力，損失最小。

閘閥通常適用于，不需求經常啟閉，而且堅持閘板全開或全閉的工況。不適用于作為調理、節流運用。

關于高速活動的介質，閘板在部分開啟情況下，能夠惹起閥門的振動，而振動，又可能損傷閘板和閥座的密封面，而節流，會使閘板遭受介質的沖蝕。

從構造方式上，主要的區別是所采用的密封元件的方式。

依據密封元件的方式，常常把閘閥分紅幾種不同的類型，如：楔式閘閥、平行式閘閥、平行雙閘板閘閥、楔式雙閘板閘等。最常用的方式，是楔式閘閥戰爭行式閘閥。

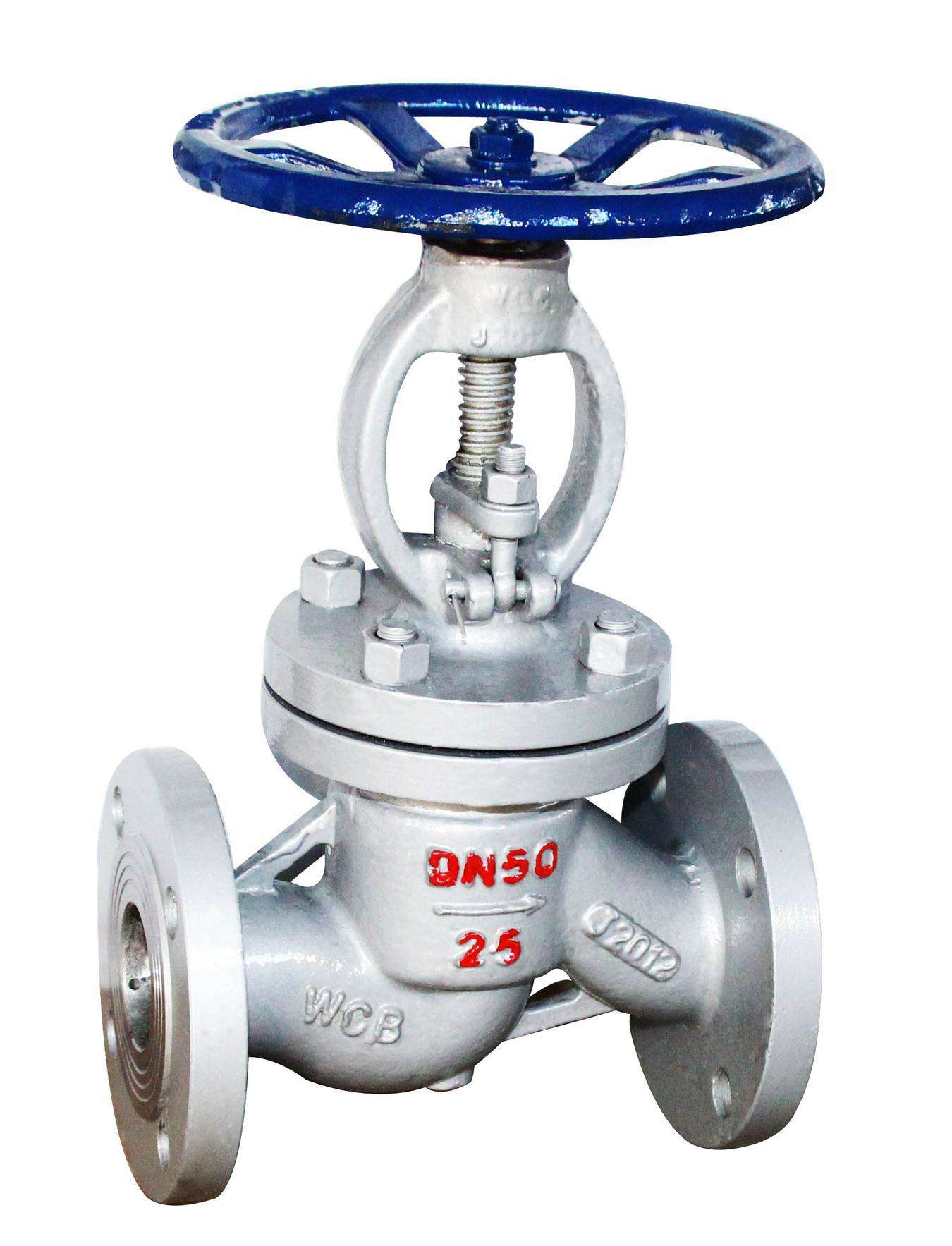

截止閥

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短。

截止閥的閥瓣一旦處于開啟情況，它的閥座和閥瓣密封面之間，就不再接觸，因此它的密封面機械磨損較小，由于大局部截止閥的閥座和閥瓣，比擬容易修理，改換密封元件時，無需把整個閥門，從管線上拆下來，這關于，閥門和管線焊接成一體的場所，是很合適的。以上特征使得截止閥十分合適，作為介質的切斷或調理及節流運用。

介質經過此類閥門時，流量方向發作了變化。因而，截止閥的活動阻力，較高于其他閥門。

常用的截止閥，有以下幾種：

角式截止閥：在角式截止閥中，流體只需改動一次方向，致使于，經過次閥門的壓力，比常規構造的截止閥小。
直流式截止閥：在直流式，或Y形截止閥中，閥體的流通與主流道成一斜線，這樣活動狀態的毀壞水平，比常規截止閥要小，因此，經過閥門的壓力損失，也相應的小了。
柱塞式截止閥：這種方式的截止閥是，常規截止閥的變形。在該閥門中，閥瓣和閥座通常是，基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相銜接，密封是由套在，柱塞上的兩個彈性密封圈完成的。
兩個彈性密封圈用一個套環隔開，并經過由閥蓋螺母，施加在閥蓋上的載荷把柱塞四周的密封圈壓牢。彈性密封圈可以改換，能夠采用各種各樣的資料制成，該閥門主要用于“開”或者“關”，但是各有特制方式的柱塞或特殊的套環，也能夠用于調理流量。

蝶閥

蝶閥的蝶板裝置于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為 0~90 度之間，旋轉到 90 度時，閥門則全開狀態

蝶閥構造簡單、體積小、重量輕，只要少數幾個零件組成。而且只需旋轉 90 度，即可快速啟閉，操作簡單，同時該閥門，具有良好的流體控制特性。蝶閥處于完整開啟位置時，蝶閥厚度是，介質流閥體時獨一的阻力，因而，經過該閥門所產生的壓力降很小。蝶閥有彈密封和金屬密封兩種密封方式。彈性密封閥門，密封圈能夠鑲嵌在閥體上，或左近蝶板周邊。

采用金屬密封的閥門普通比彈性密封的閥門壽命長，但很難做到完整密封。金屬密封能順應較高的工作溫度，彈性密封則具有，受溫度限制的缺陷。

假如請求蝶閥作為流量控制運用，主要的是，正確選擇閥門的尺寸和類型。蝶閥的構造原理，特別適用制造大口徑閥門。蝶閥不只在石油、煤氣、化工、水處置等普通工業上得到普遍運用，而且還應用于熱電站的冷卻水系統。

常用的蝶閥有對夾式蝶閥或法蘭式蝶閥兩種：

對夾式蝶閥是，用雙頭螺栓將閥門銜接在兩管道法蘭之間。

法蘭式蝶閥是，閥門上帶有法蘭，用螺栓將閥門上兩端法蘭銜接在管道法蘭上。

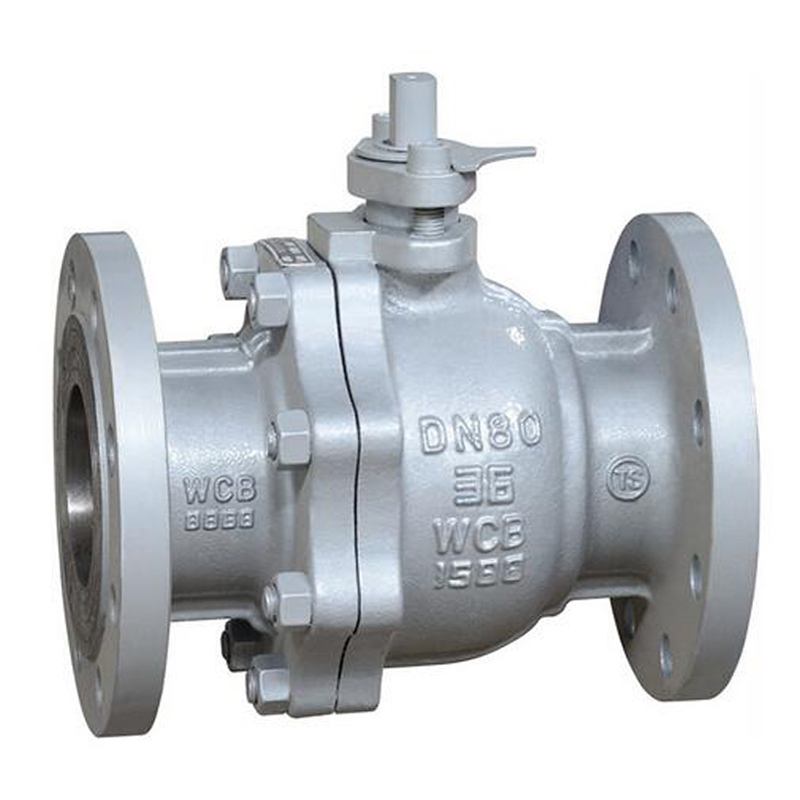

球閥

球閥是由旋轉閥演化而來。它具有相同的旋轉 90 度動作，不同的是，旋塞體是球體，由圓形通孔，或通道經過其軸線。

球面和通道口的比例，應該是這樣的，即當球旋轉 90 度時，在進、出口處應全部呈現球面，從而截?cái)嗷顒?dòng)。

球閥只需求用 90 度的操作和很小的轉動力拒，就能關閉緊密。平安對等的閥門內腔，為介質提供了阻力很小、直通的流道。

通常以為球閥最適合直接做開閉運用，但近來的開展已將球閥設計成，使他具有節流和控制流量之用。

球閥的主要特性是，自身構造緊湊、易于操作和維護，適用于水、溶劑、酸和自然氣等普通工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯。球閥閥體能夠是整體的，也能夠是組合式的。

止回閥

止回閥只允許介質向一個方向活動，而且阻止反方向活動。通常止回閥是自開工作的，在一個方向活動的流體壓力作用下，閥瓣翻開；流體反方向活動時，由流體壓力和閥瓣的自重和閥瓣作用于閥座，從而切斷活動。

止回閥包括旋啟式止回閥和升降式止回閥。

旋啟式止回閥有一個介鉸鏈機構，還有一個像門一樣的閥瓣自在地靠在傾斜地閥座外表上。

為了確保閥瓣每次，都能抵達閥座面地適宜位置，閥瓣設置在鉸鏈機構，以便閥瓣具有，足夠旋啟空間，并使閥瓣真正地、全面的與閥座接觸。

閥瓣能夠全部用金屬制成，也能夠在金屬上鑲嵌皮革、橡膠、或者采用合成掩蓋面，這取決于適用性能的請求。

旋啟式止回閥在完整翻開的情況下，流體壓力簡直不受障礙，因而經過閥門的壓力降將對較小。

升降式止回閥的閥瓣座落，位于閥體上閥座密封面上。此閥門除了閥瓣能夠自在地升降之外，其他局部好像截止閥一樣，流體壓力使閥瓣，從閥座密封面上抬起，介質回流招致閥瓣回落道閥座上，并切斷活動。

依據適用條件，閥瓣能夠使全金屬機構，也能夠使閥瓣架上鑲嵌橡膠墊，或橡膠環的方式。

像截止閥一樣，流體經過升降式止回閥的通道也是狹窄的，因而經過升降式止回閥的壓力降，比旋啟式止回閥大些，而且旋啟式止回閥的流量，遭到的限制很少。

按調理介質參數選用閥門。

在消費過程中，為了使介質的壓力、流量等參數契合工藝流程的請求，需求裝置調理機構對上述參數停止調理。

調理機構的主要工作原理，是靠改動閥門閥瓣和閥瓣與閥座的流通面積，到達調理上述參數的目的。

屬于這類閥門的統稱為控制閥，其中分為依托介質自身動力驅動的稱為自驅式控制閥，如：減壓閥、穩壓閥等，凡搶先上來的動力驅動的（如電力、緊縮空氣和液動力）稱為他驅式控制閥，如電動調理閥、氣動調理閥和液動調理閥等。
