閥門區別

閘閥和截止閥的結構區別

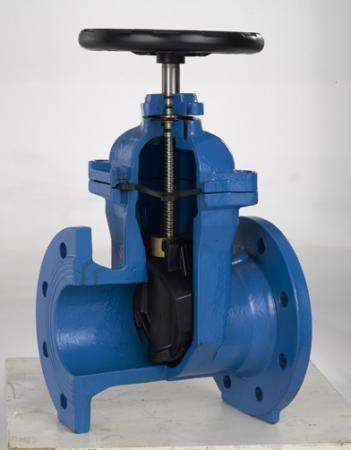

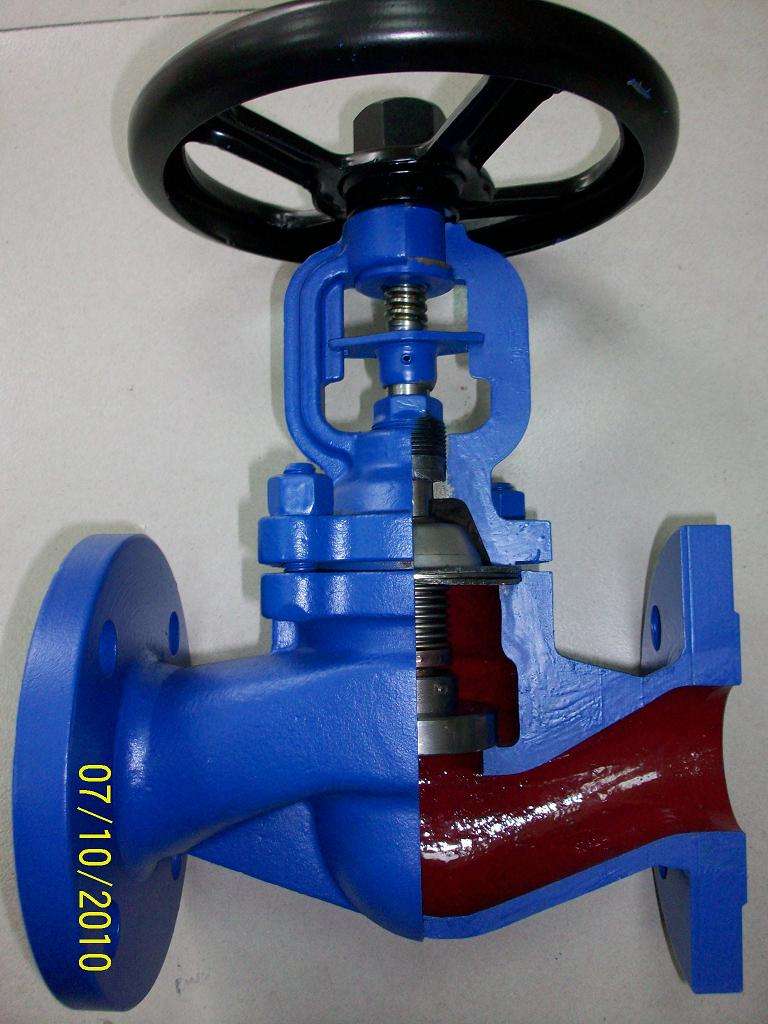

閘閥的結構	截止閥的結構

閘閥和截止閥的結構是截然不同的，閘閥是閘板式，可以是雙閘板結構或者單閘板結構，相對而言結構比較簡單，適合作為切斷，而截止閥是錐形密封面，由塞形的閥瓣強制密封，閥瓣沿閥座的中心線作直線運動，適合作為切斷或調節以及節流用。
閘閥和截止閥的作用區別

閘閥的作用	截止閥的作用

閘閥主要用于給排水管路切斷作用、特別是用于排渣系統，閘閥全開時無任何阻擋因素，備受用戶青睞，屬于比較普通的一種閥門，而截止閥可用于蒸汽系統、給排水系統作為切斷或者調節作用，特別是在蒸汽系統，截止閥起到很大的密封效果，由塞形的閥瓣強制密封，確保蒸汽不泄露。
閘閥和截止閥的外形區別

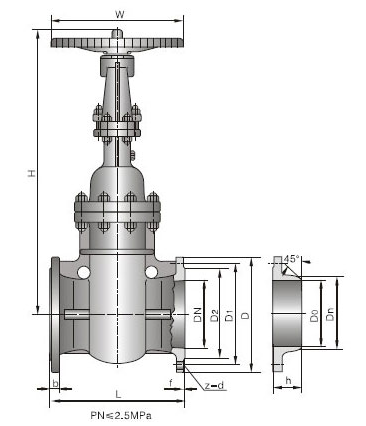

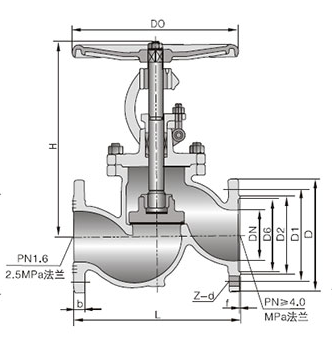

閘閥的外形	截止閥的外形

閘閥和截止閥的原理區別

閘閥的原理	截止閥的原理

閘閥的原理：?jiǎn)㈤]件是閘板，閘板的運動方向與流體方向相垂直，閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€(xiàn)運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_(kāi)啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通。

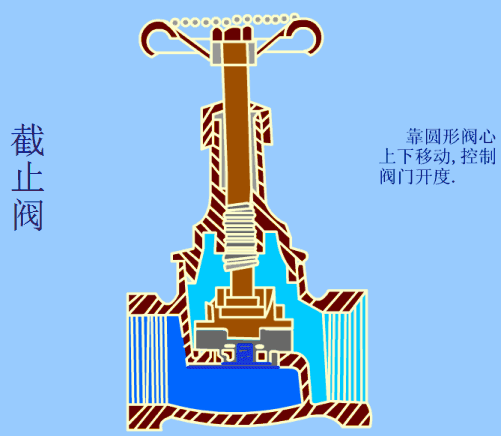

截止閥的原理：截止閥由閥瓣密封面和閥座密封面組成，閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中啟高度較小，易于流量的調節，且制造維修方便，壓力適用范圍廣。
閘閥和截止閥的尺寸區別
閘閥尺寸比截止閥短，但是開啟的開度卻比截止閥要高，如果安裝空間受到限制，應該注意選擇閘閥和截止閥，高度限制應該選用截止閥，長度限制應該選用閘閥。
閘閥和截止閥的安裝區別
閘閥是單閘板或者雙閘閥結構，在安裝時是可以雙向安裝，反著裝也可以使用，而截止閥只能單向安裝，截止閥設計時采用的低進高出的結構形式，限制了其安裝方向，應該在安裝時注意箭頭標志方向，否則會出現密封不嚴的結果。
閘閥和截止閥的密封區別
閘閥有軟密封結構和金屬密封結構，通常軟密封結構的閘閥適用于水管路上，密封材質是彈性橡膠包裹著閘板，在生活用水系統中可以防止生銹，并且加強密封效果，截止閥密封是屬于金屬密封結構，一般用蒸汽系統中起到啟閉調節，由閥塞于錐形口強制密封，在高溫高壓的情況下達到蒸汽不外漏的特點。
